EMI

 G-SSM:VIDEO Ver6.5 Rev.A基板に対して、EMI試験*1を行いました。仕事柄、電子機器の試験をする機会が多いので、上長の許可のもと測定しました (^^;

試験条件

  • 2009/12/24 11:08
  • CISPR 11 Class B 3m法 (30MHz 〜 1GHz)
  • G-SSM:VIDEO Ver6.5 Rev.A基板をバッテリ(単3電池 * 4 = 6V)にて動かす
  • 温度 16C
  • 湿度 31%

試験結果

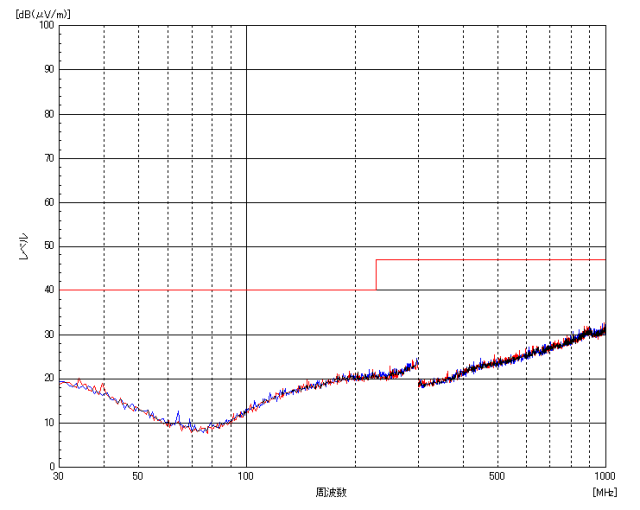

  • 赤い横線が基準値を示しています
  • 全く問題のないレベル


    周波数 [MHz]偏波読み値 [dB(μV)]ファクタ [dB(1/m)]レベル PK [dB(μV/m)]限度値 QP [dB(μV/m)]マージン QP [dB]高さ [cm]角度 [°]
    64.425H31.7-1912.74027.3252345

  • 赤 : 垂直偏波
  • 青 : 水平偏波

写真集

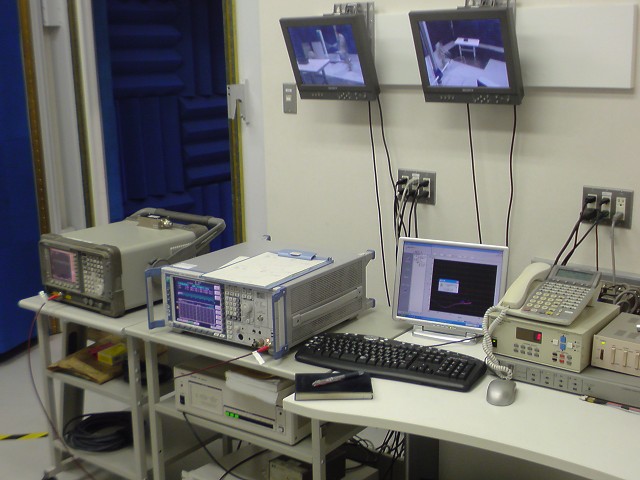

測定器

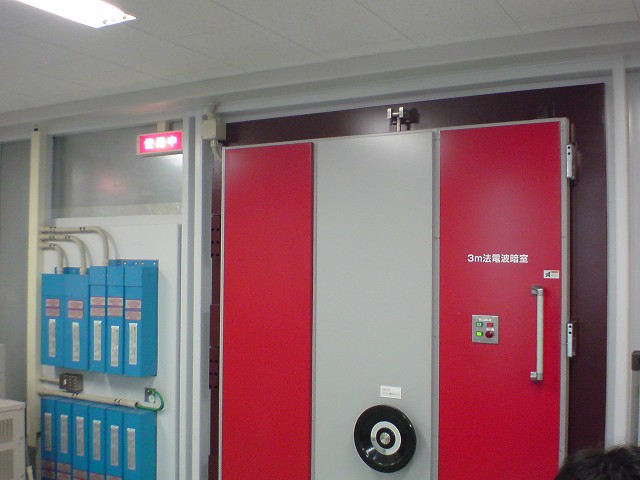

電波暗室の入り口

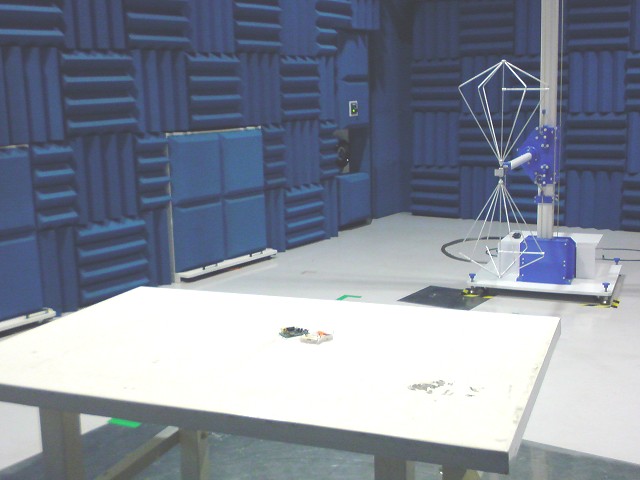

電波暗室の中

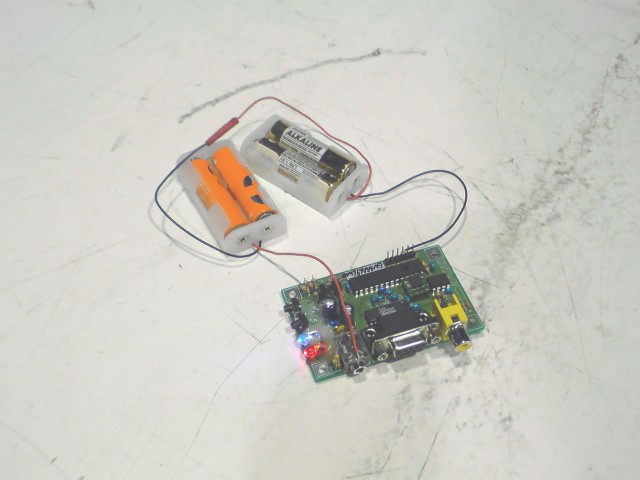

試験対象の機器
