OBD-II Harness Drawing †

　OpenSSMと自動車を接続する OBD-IIケーブルのハーネス図面です。

　市販の Ehternetケーブルを流用して、OBD-IIのケーブルとしています。

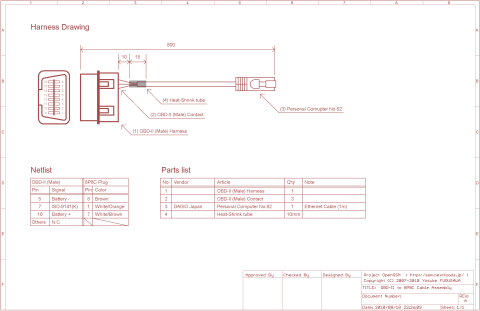

ハーネス図 †

ハーネス図のライセンスを確認する

完成品 †

ハーネス図の描き方 †

　カスタムケーブルを扱う/業者へ製造してもらう場合には、ハーネス図 (ケーブル加工図面、ケーブル加工の指図書) が必要となります。

世の中には、ハーネス図の描き方を解説した本がないんですよね...　完全にノウハウの世界です。誰か本を書かせてくれないかな〜 (^^;;

図面に描きいれる内容 †

　一般にハーネス図には、下記を入れます。

1. コネクタとケーブルの模式図
   機械図面ではないので、鳥瞰図でなくとも良い。
2. 結線図 (ネットリスト)
3. 部品表 (メーカ名, 型番, 使用数量)
4. 縮尺
5. 加工公差
6. 図番, 型番,
7. 改訂履歴
8. 設計, 製図, 検図, 承認等の責任の所在
9. 著作権保護、図面の取扱上の注意
10. RoHS対応の有無

すみません。OpenSSMのハーネス図は、かなり簡略化して描いてあります...
