EMI
†
G-SSM:VIDEO Ver6.5 Rev.A基板に対して、EMI試験
*1
を行いました。仕事柄、電子機器の試験をする機会が多いので、上長の許可のもと測定しました
↑
試験条件
†
2009/12/24 11:08
CISPR 11 Class B 3m法 (30MHz 〜 1GHz)
G-SSM:VIDEO Ver6.5 Rev.A基板をバッテリ(単3電池 * 4 = 6V)にて動かす
温度 16C
湿度 31%
↑
試験結果
†

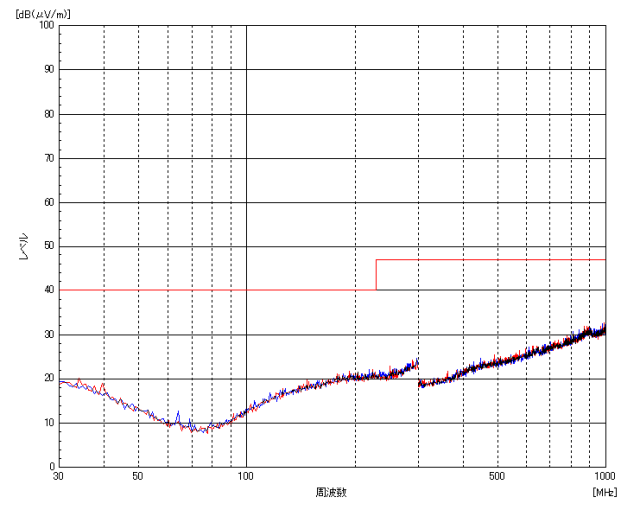

赤い横線が基準値を示しています
全く問題のないレベル
周波数 [MHz]
偏波
読み値 [dB(μV)]
ファクタ [dB(1/m)]
レベル PK [dB(μV/m)]
限度値 QP [dB(μV/m)]
マージン QP [dB]
高さ [cm]
角度 [°]
64.425
H
31.7
-19
12.7
40
27.3
252
345
赤 : 垂直偏波
青 : 水平偏波
↑
写真集
†
↑

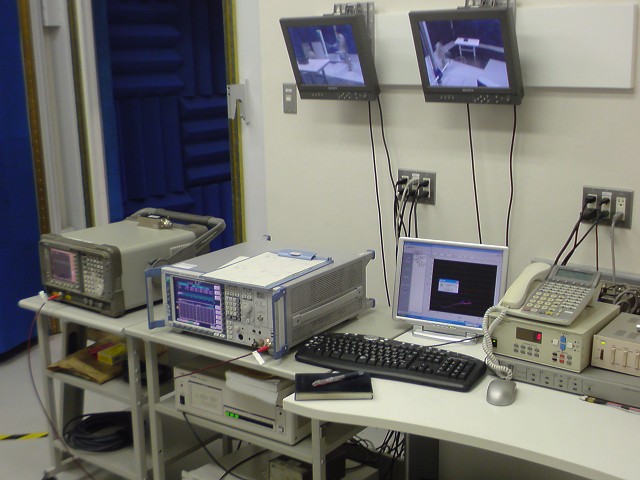

測定器
†
↑

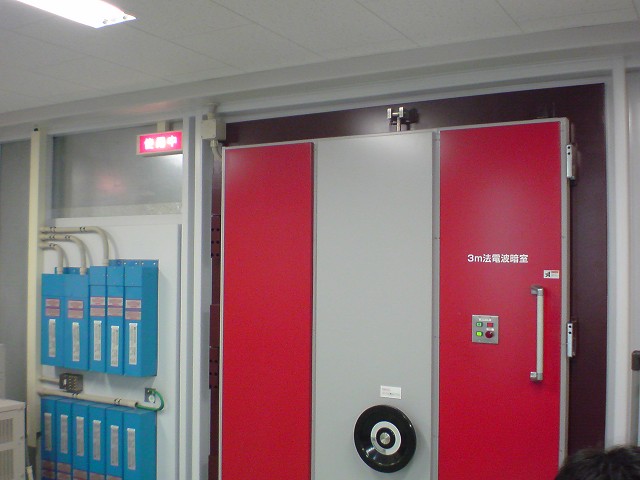

電波暗室の入り口
†
↑

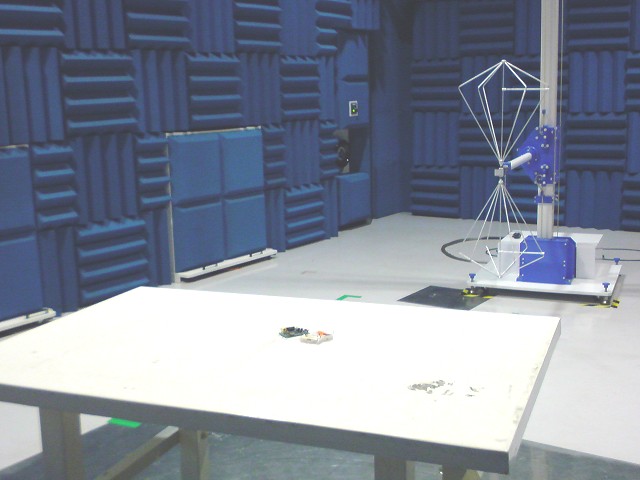

電波暗室の中
†
↑

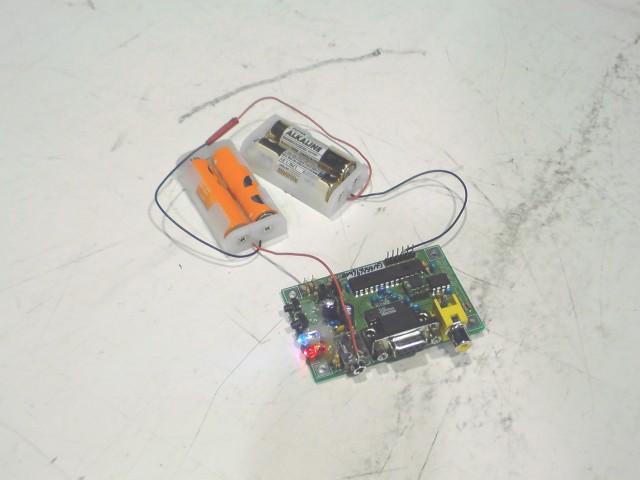

試験対象の機器
†
*1
http://ja.wikipedia.org/wiki/%E9%9B%BB%E7%A3%81%E4%B8%A1%E7%AB%8B%E6%80%A7
