Top / Products / G-SSM65 / Screen

/Screen

スクリーンリスト †

Viewer †

MultiMonitor †

• 数字/丸型メータ/グラフが混在する表示モード

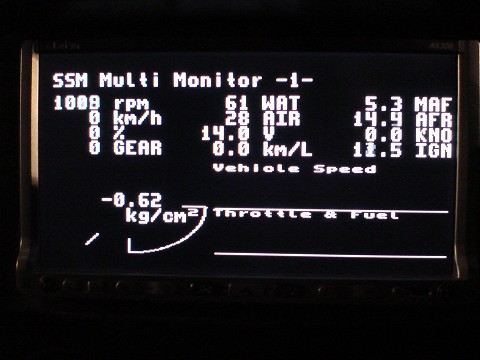

SSM Multi Monitor -1- †

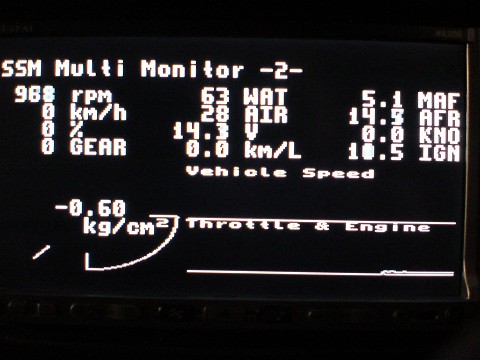

SSM Multi Monitor -2- †

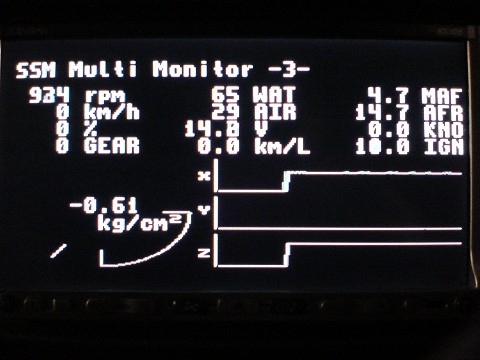

SSM Multi Monitor -3- †

Multi Meter †

• 丸型メータだけで表示するモード

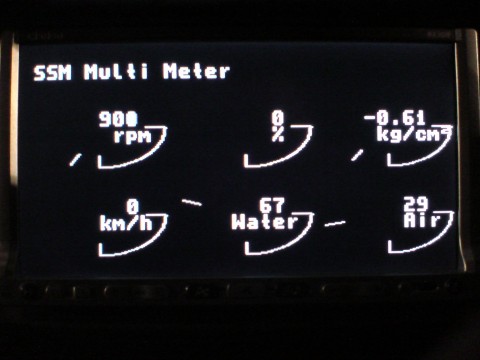

SSM Multi Meter †

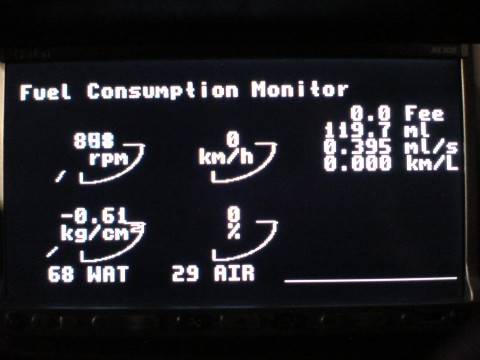

Fuel Consumption Monitor †

• 燃費専門の表示モード
• 電源を切る、または MODEスイッチを押すと、積算燃料計(ml)と積算コスト計(Fee)がリセットされる

SingleMonitor †

• 1つ項目のみを、数値/丸型メータ/グラフで表示するモード

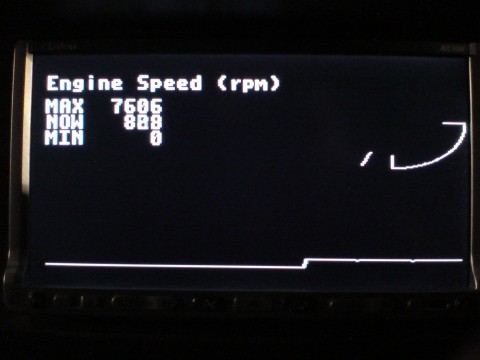

Engine Speed (rpm) †

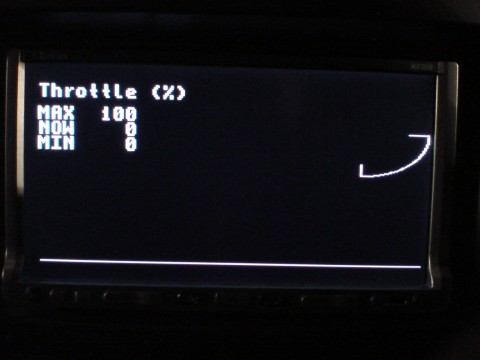

Throttle (%) †

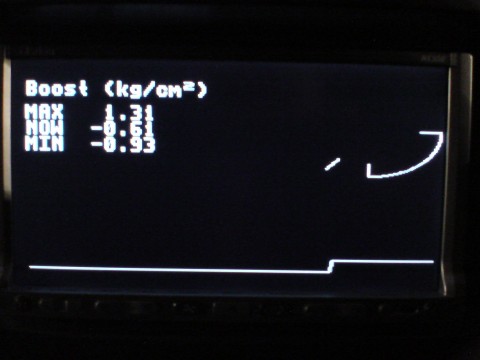

Boost (kg/cm2) †

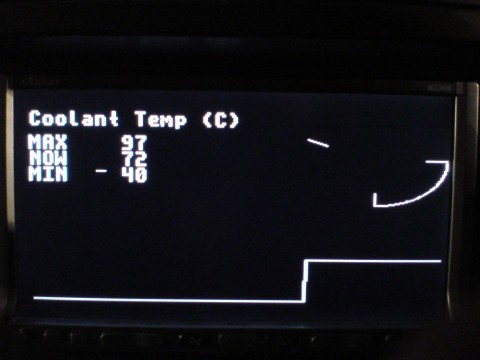

Coolant Temp (C) †

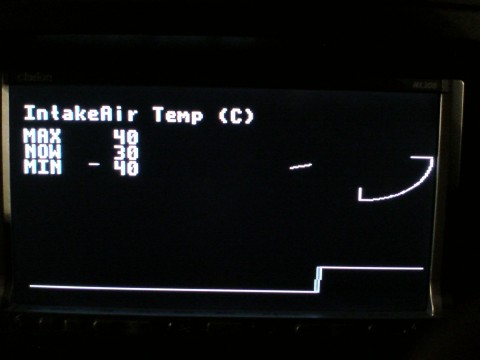

IntakeAir Temp (C) †

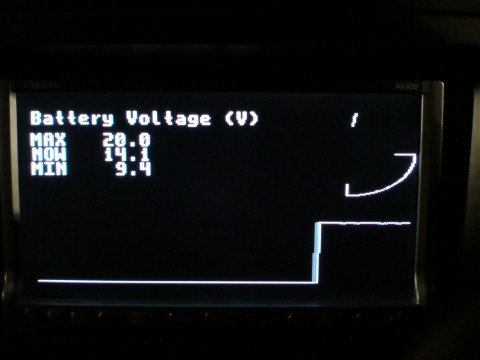

Battery Voltage (V) †

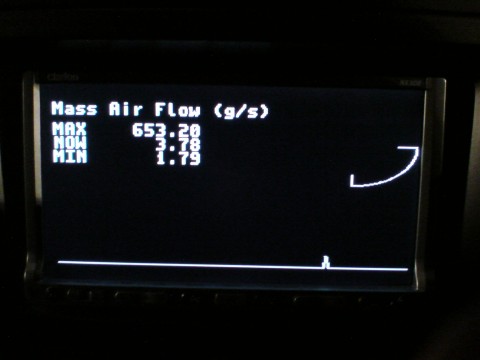

Mass Air Flow (g/s) †

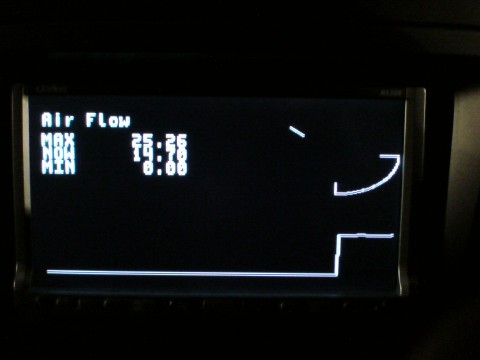

Air Flow †

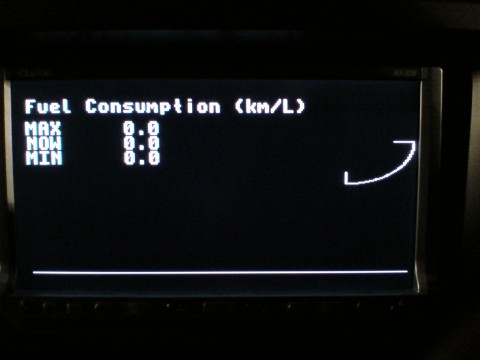

Fuel Consumption (km/L) †

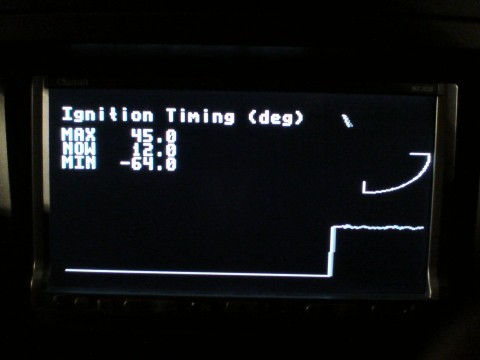

Ignition Timing (deg) †

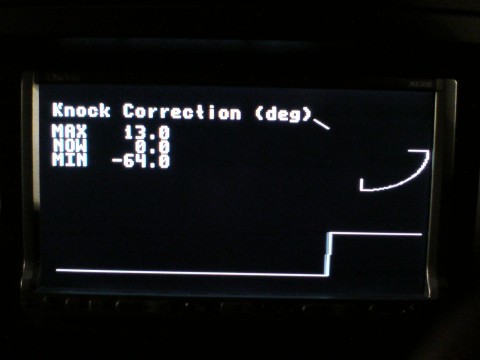

Knock Correction (deg) †

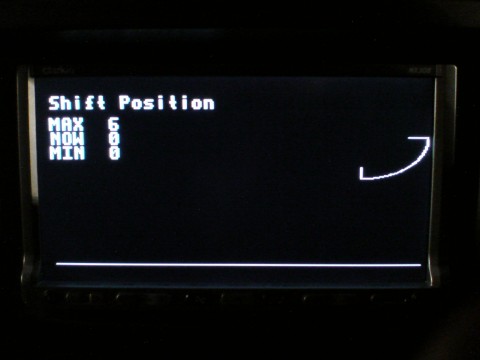

Shift Position †

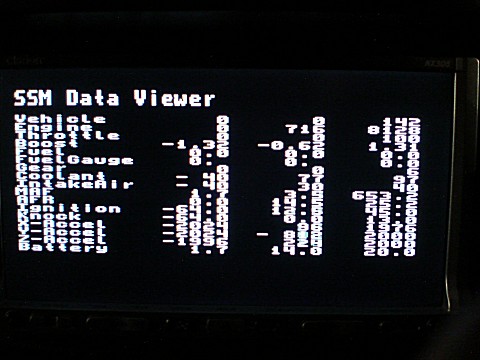

SSM Data Viewer †

• すべての項目を一覧表示するモード
• 最小値/現在値/最大値がリストされる

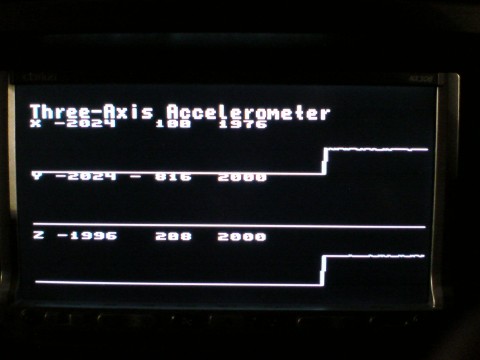

Three-Axis Accelerometer †

• 3軸加速度のみを表示する

Settings †

• G-SSM:VIDEO Ver6.5の内部設定モード

RS-232C Settings †

G-SSM:VIDEO Protocol Mode / Compatible with OpenPort Mode †

• RS-232Cのモードを切り替える
• 内蔵シリアルバッファの状況が分かる

G-SSM:VIDEO Protocol Mode

RS-232Cから CSVフォーマットでログが出力される

Compatible with OpenPort Mode

OpenPort下位互換モード. WinSSM/RomRaider/ECU Explorerなどのログ機能が使える

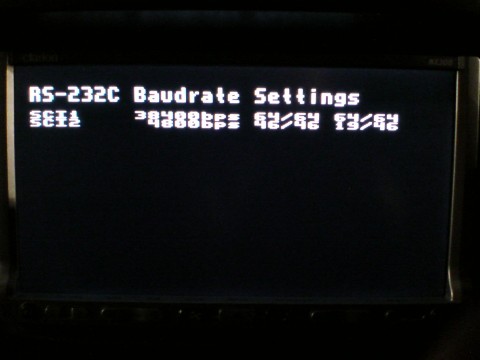

RS-232C Baudrate Settings †

• ボーレートを切り替える
• 内蔵シリアルバッファの状況が分かる

TIRE Settings †

• タイヤのサイズを設定する

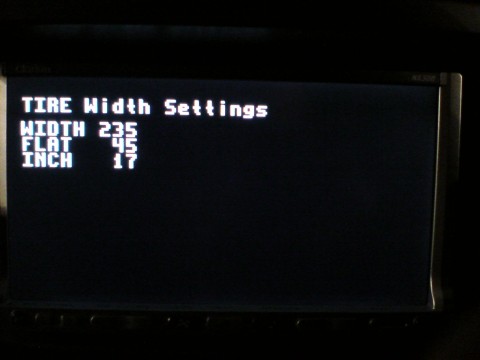

TIRE Width Settings †

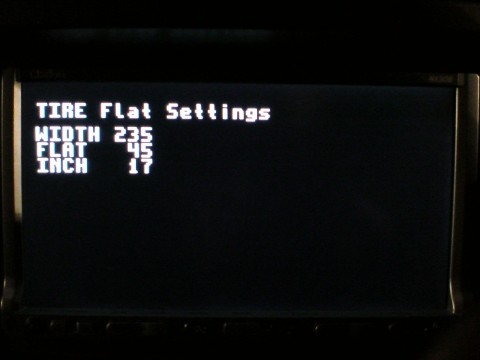

TIRE Flat Settings †

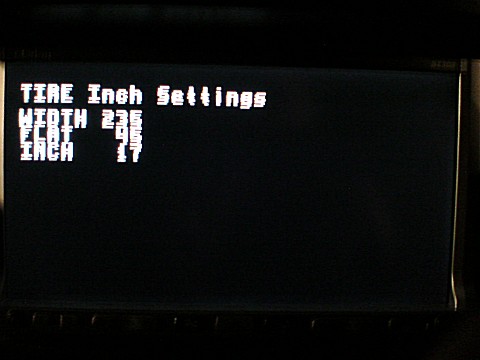

TIRE Inch Settings †

GEAR Settings †

• ギア比を設定する
• 存在しないギアは、0.001などの小さい値にする

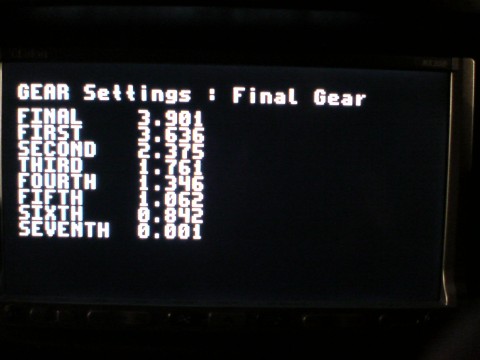

GEAR Settings : Final Gear †

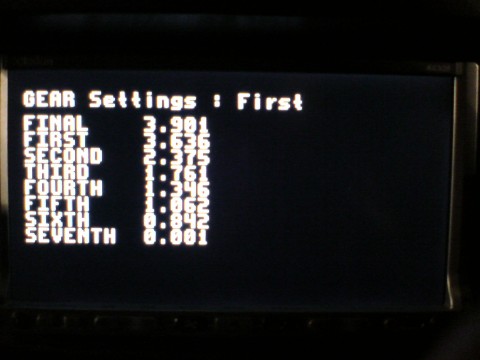

GEAR Settings : First †

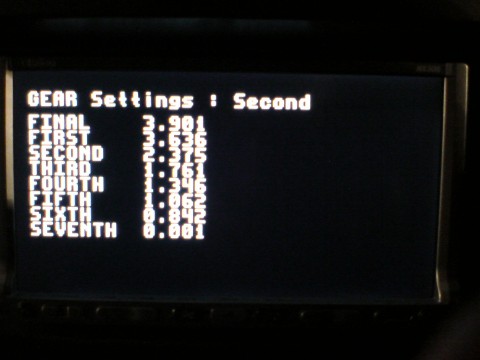

GEAR Settings : Second †

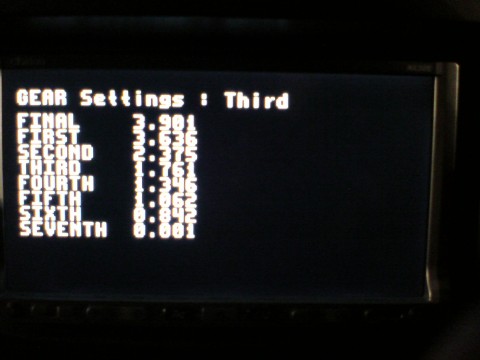

GEAR Settings : Third †

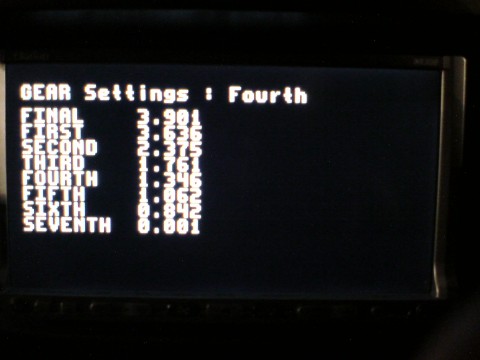

GEAR Settings : Fourth †

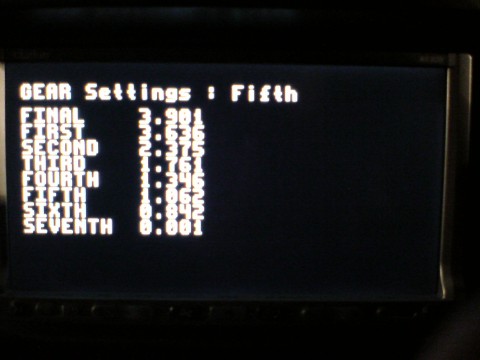

GEAR Settings : Fifth †

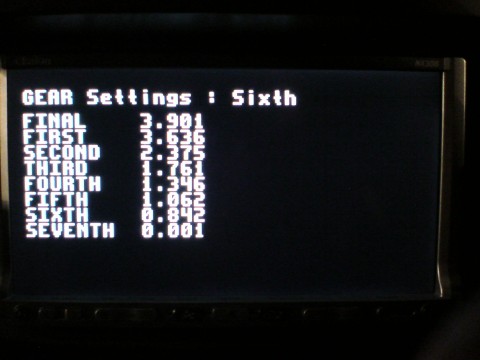

GEAR Settings : Sixth †

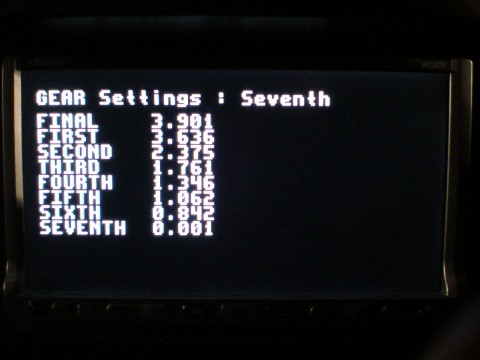

GEAR Settings : Seventh †

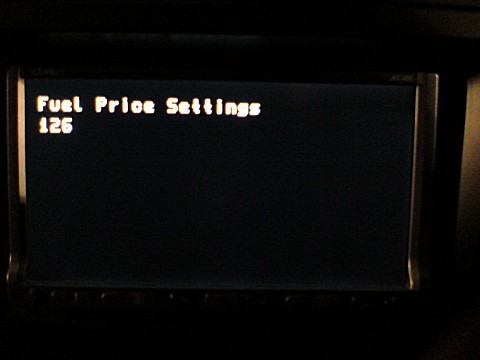

Fuel Price Settings †

• 燃料の単価を設定する
• Fuel Consumption Monitorの Fee項目にリアルタイムで走行費用が表示される

その他 †

• おまけ...

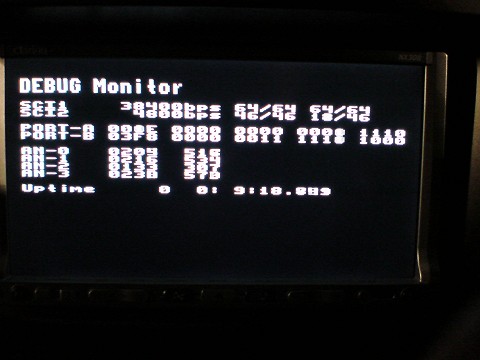

DEBUG Monitor †

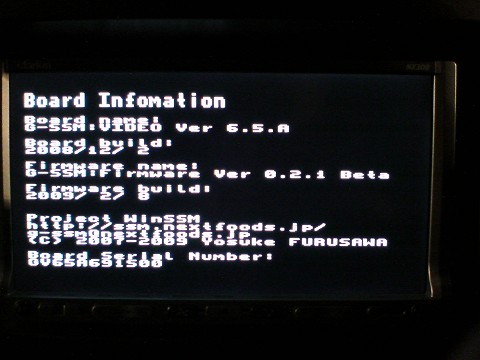

Board Infomation †

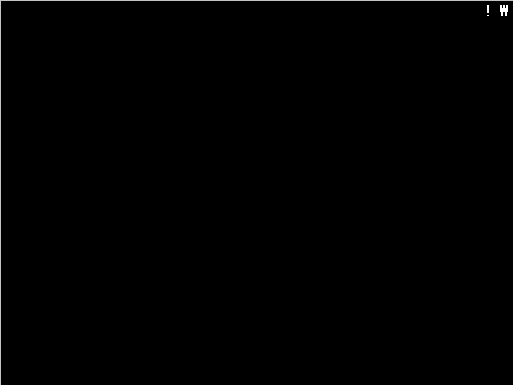

エラー/状態表示 †

!

ECUと通信ができない

W

EEPROMに書き込み中
