スクリーンリスト

Viewer

MultiMonitor

  • 数字/丸型メータ/グラフが混在する表示モード

SSM Multi Monitor -1-


SSM Multi Monitor -1-.jpg

SSM Multi Monitor -2-


SSM Multi Monitor -2-.jpg

SSM Multi Monitor -3-


SSM Multi Monitor -3-.jpg

Multi Meter

  • 丸型メータだけで表示するモード

SSM Multi Meter


SSM Multi Meter.jpg

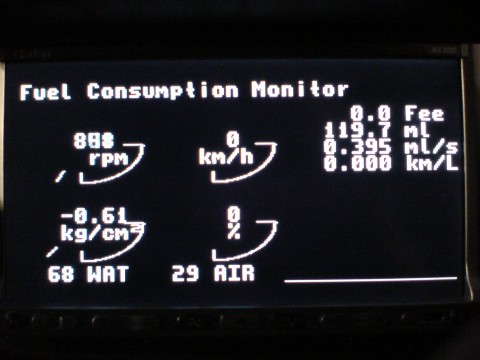

Fuel Consumption Monitor

  • 燃費専門の表示モード
  • 電源を切る、または MODEスイッチを押すと、積算燃料計(ml)と積算コスト計(Fee)がリセットされる

Fuel Consumption Monitor.jpg

SingleMonitor

  • 1つ項目のみを、数値/丸型メータ/グラフで表示するモード

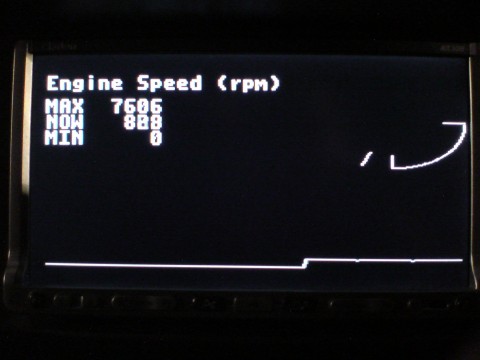

Engine Speed (rpm)


Engine Speed.jpg

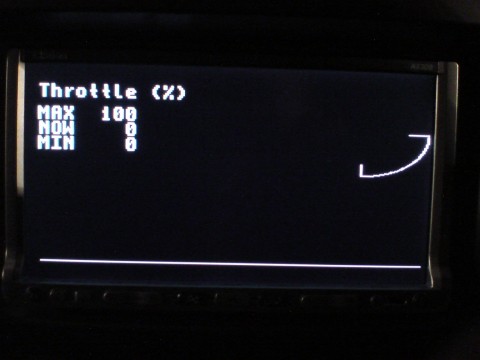

Throttle (%)

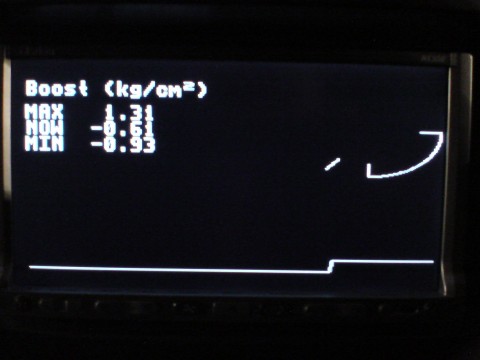

Boost (kg/cm2)

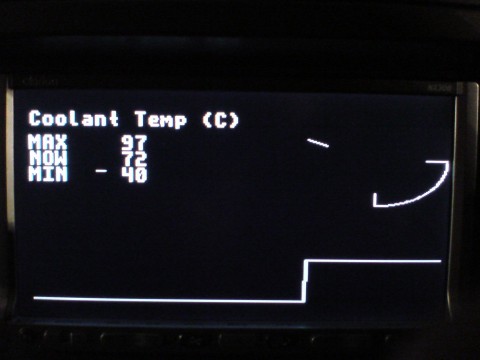

Coolant Temp (C)


Coolant Temp.jpg

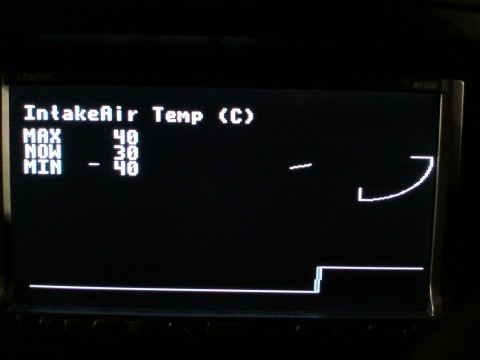

IntakeAir Temp (C)


IntakeAir Temp.jpg

Battery Voltage (V)


Battery Voltage.jpg

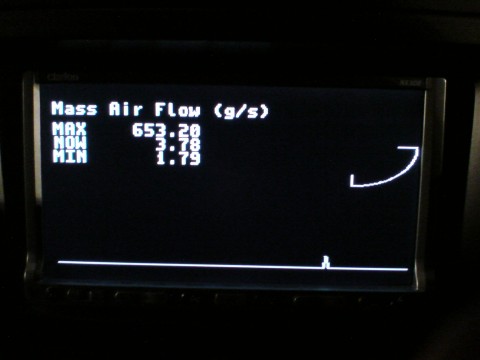

Mass Air Flow (g/s)


Mass Air Flow.jpg

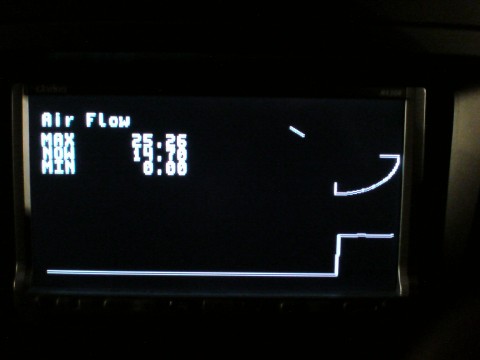

Air Flow


Air Flow.jpg

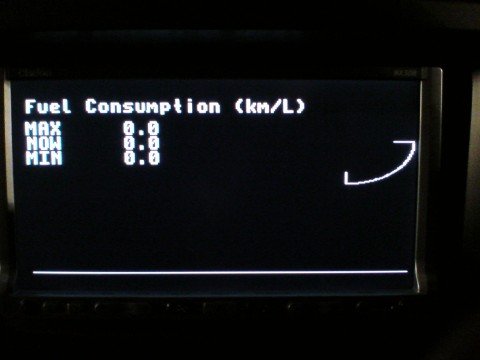

Fuel Consumption (km/L)


Fuel Consumption.jpg

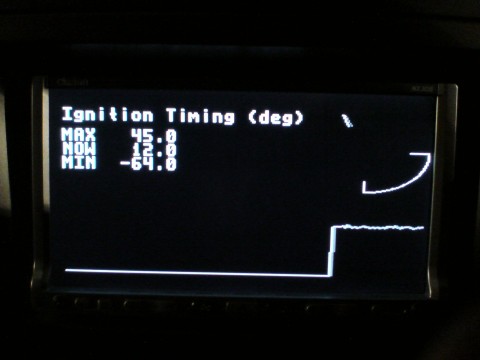

Ignition Timing (deg)


Ignition Timing.jpg

Knock Correction (deg)


Knock Correction.jpg

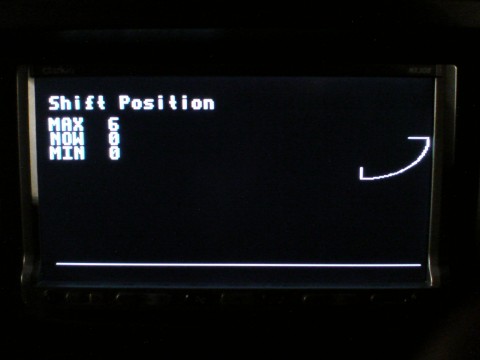

Shift Position


Shift Position.jpg

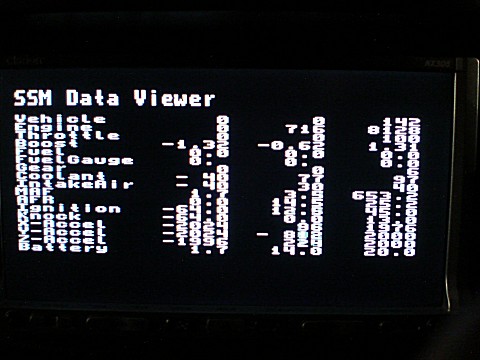

SSM Data Viewer

  • すべての項目を一覧表示するモード
  • 最小値/現在値/最大値がリストされる

SSM Data Viewer.jpg

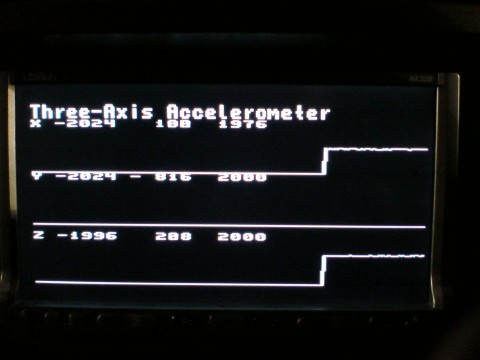

Three-Axis Accelerometer

  • 3軸加速度のみを表示する

Three-Axis Accelerometer.jpg

Settings

  • G-SSM:VIDEO Ver6.5の内部設定モード

RS-232C Settings

G-SSM:VIDEO Protocol Mode / Compatible with OpenPort Mode

  • RS-232Cのモードを切り替える
  • 内蔵シリアルバッファの状況が分かる
G-SSM:VIDEO Protocol Mode
RS-232Cから CSVフォーマットでログが出力される
Compatible with OpenPort Mode
OpenPort下位互換モード. WinSSM/RomRaider/ECU Explorerなどのログ機能が使える

Protocol Mode.jpg

RS-232C Baudrate Settings

  • ボーレートを切り替える
  • 内蔵シリアルバッファの状況が分かる

RS-232 Baudrate.jpg

TIRE Settings

  • タイヤのサイズを設定する

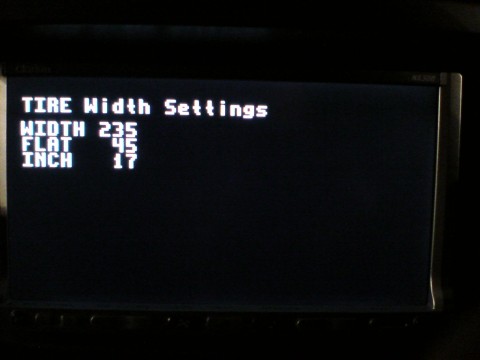

TIRE Width Settings


Tire Width.jpg

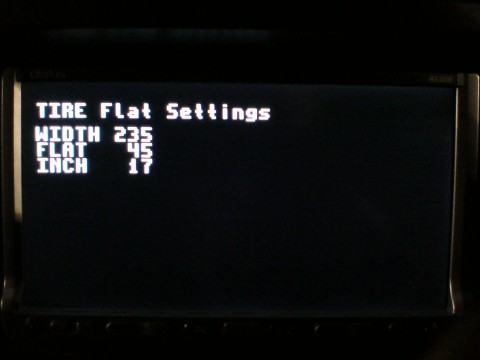

TIRE Flat Settings


Tire Flat.jpg

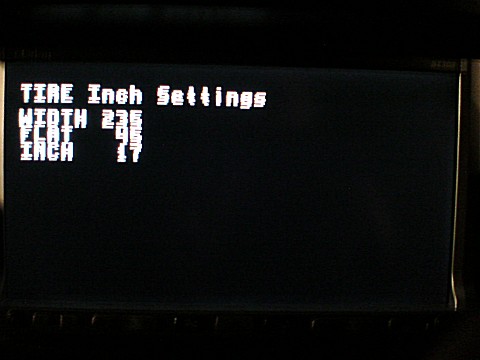

TIRE Inch Settings


Tire Inch.jpg

GEAR Settings

  • ギア比を設定する
  • 存在しないギアは、0.001などの小さい値にする

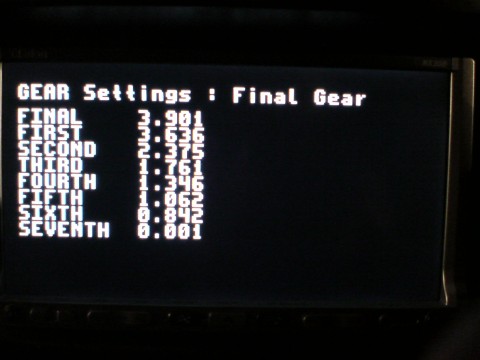

GEAR Settings : Final Gear


GearSettings Final.jpg

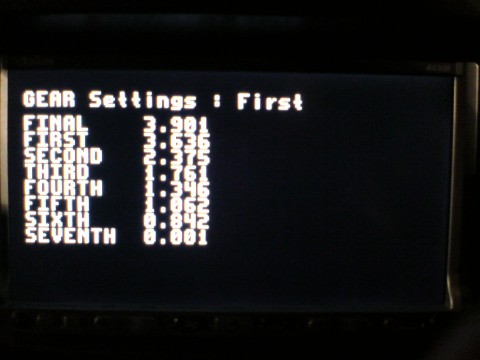

GEAR Settings : First


GearSettings First.jpg

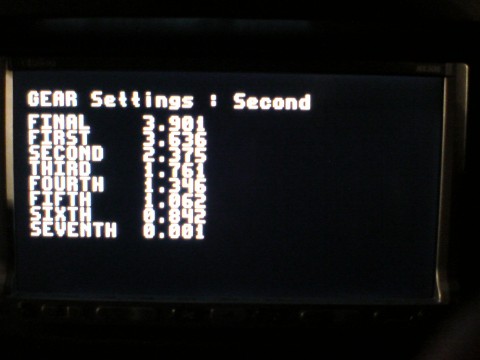

GEAR Settings : Second


GearSettings Second.jpg

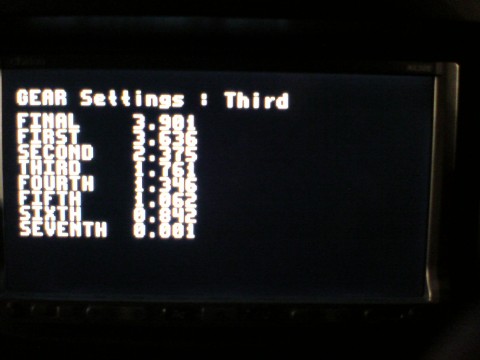

GEAR Settings : Third


GearSettings Third.jpg

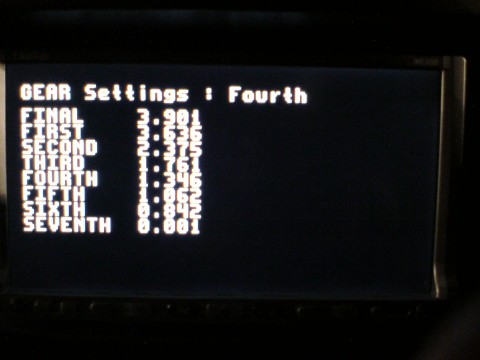

GEAR Settings : Fourth


GearSettings Fourth.jpg

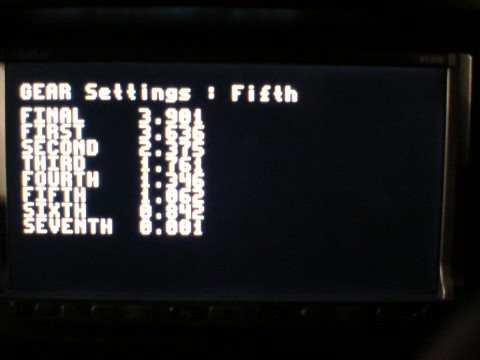

GEAR Settings : Fifth


GearSettings Fifth.jpg

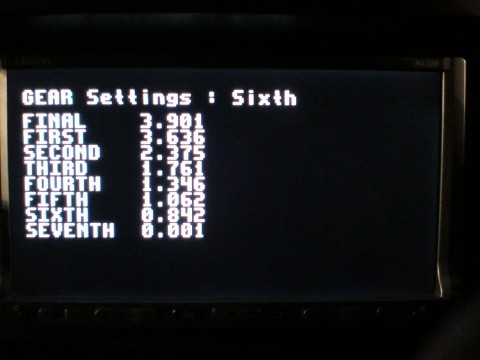

GEAR Settings : Sixth


GearSettings Sixth.jpg

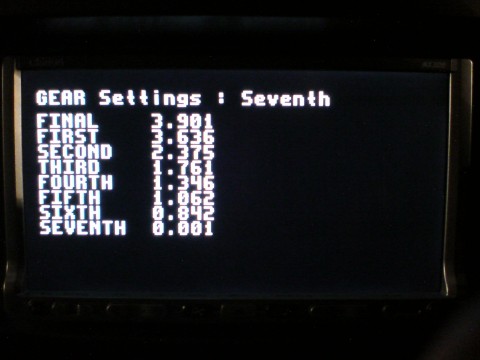

GEAR Settings : Seventh


GearSettings Seventh.jpg

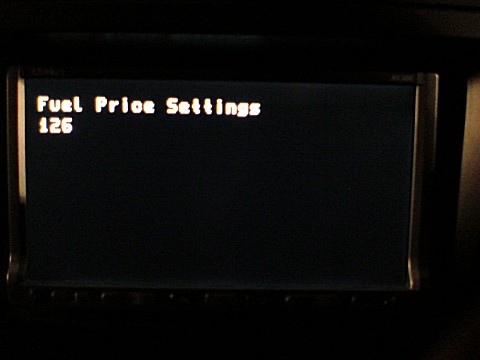

Fuel Price Settings

  • 燃料の単価を設定する
  • Fuel Consumption Monitorの Fee項目にリアルタイムで走行費用が表示される

Fuel Price Settings.jpg

その他

  • おまけ...

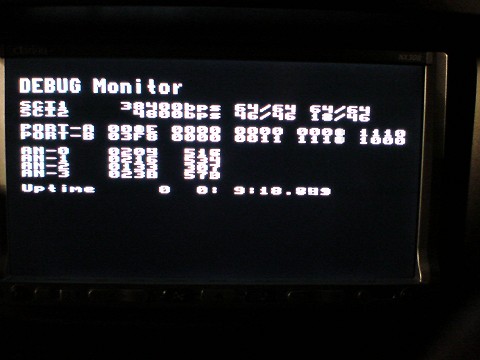

DEBUG Monitor


Debug Monitor.jpg

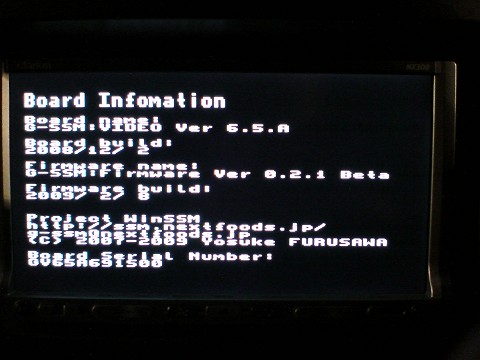

Board Infomation


Board Infomation.jpg

エラー/状態表示


!
ECUと通信ができない
W
EEPROMに書き込み中
