操作方法

スクリーンの種類と切り替え方法

 OpenSSMのスクリーンは、全部で 12画面あります。ちょうど PS/2キーボードのファンクションキーと一対一で割り当てられています。ユーザはファンクションキーを押すと、いつでも画面を切り替えることができます。

[PageUp] [PageDown] キーでも順次画面を切り替えることができます
KeyFunctionNote
[F1]Multi Meter for Monitor
[F2]Racing Meter for Monitor
[F3]Fuel Meter for Monitor
[F4]Multi Meter for Superimpose
[F5]Racing Meter for Superimpose
[F6]Fuel Meter for Superimpose
[F7]SSM SetupOpenSSMの基本設定
[F8]NTSC Setup画面の表示位置、タイミング調整など
[F9]External Meter Setupメータの種類、出力値の調整など
[F10]Configuration Setup環境設定の読込と保存、初期化
[F11]DEBUG Monitorデバック情報の表示
[F12]Product Infomation基板名、バージョン、シリアル番号などの表示

基本操作一覧

Key操作内容
[F1] 〜 [F12]画面切り替え
[PageUp][F1] → [F2] ... [F12]へ順次画面を切り替える
[PageDown][F12] → [F11] ... [F1]へ順次画面を切り替える
[↑]画面にカーソル > があるとき、カーソルを上に動かす
[↓]画面にカーソル > があるとき、カーソルを下に動かす
[←]カーソル行の数値を小さくする、またはカーソル行の設定を切り替える
[→]カーソル行の数値を大きくする、またはカーソル行の設定を切り替える
[DEL]キーリピートの速さを変える (Fast <--> Slow)
[Enter]Configuration Setupのときに、Load/Save/Initializeを実行する

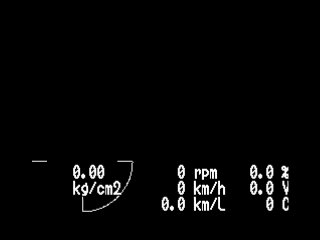

[F1] : Multi Meter for Monitor

[F2] : Racing Meter for Monitor

[F3] : Fuel Meter for Monitor

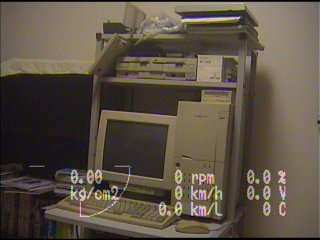

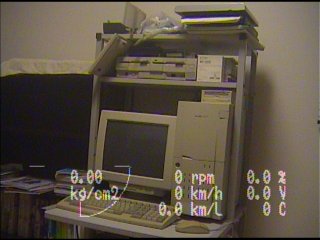

[F4] : Multi Meter for Superimpose



monitor_meter4.jpg superimpose_meter4.jpg



[F5] : Racing Meter for Superimpose




[F6] : Fuel Meter for Superimpose

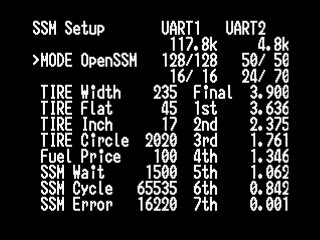

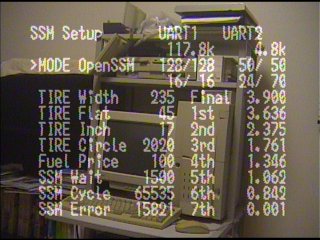

[F7] : SSM Setup

 OpenSSMの各種設定を行います.

  • 設定項目
    項目表示/設定内容
    MODEOpenSSMモードと OpenPort下位互換モード*1を切り替えます
    TIRE Widthタイヤの幅を設定します
    TIRE Flatタイヤの扁平率を設定します
    TIRE Inchホイールの直径を設定します
    TIRE Circleタイヤの円周を表示します
    Fuel Priceガソリンの価格を入力します。燃費モニタに走行単価が表示されます
    SSM WaitOpenSSMモードのときの通信待ちウェイトを設定します。
    小さくするとデータの取得が早くなりますが、失敗する可能性も高まります
    SSM CycleOpenSSMモードのときのデータ取得間隔を表示します。
    通信できていないときは、65535が表示されます
    SSM ErrorOpenSSMモードのときのデータ取得に失敗した回数を表示します
    Final最終減速比を設定します
    1st1速目のギア比を設定します
    2st2速目のギア比を設定します
    3st3速目のギア比を設定します
    4st4速目のギア比を設定します
    5st5速目のギア比を設定します
    6st6速目のギア比を設定します
    7st7速目のギア比を設定します
使わないギア(シフトポジション)は、数値を小さくして計算上表示されないようにしてください



  • UART1 (RS-232Cコネクタ側) / UART2 (ECUコネクタ側)
項目表示内容
117.8kbpsUART1のボーレートを表示します。実測値のボーレートなので、PC側では近い値を設定してください
スクリーンショットの場合は、PC側を 115200bps に設定します
128/128UART1の 空送信バッファ / 送信バッファサイズ を表示します
16/16UART1の 空受信バッファ / 受信バッファサイズ を表示します
4.8kbpsUART2のボーレートを表示します。ECU側なので、4800bpsに固定されています
50/50UART2の 空送信バッファ / 送信バッファサイズ を表示します
24/70UART2の 空受信バッファ / 受信バッファサイズ を表示します





monitor_setup_ssm.jpg superimpose_setup_ssm.jpg

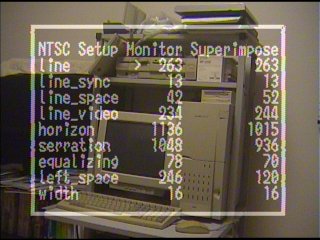

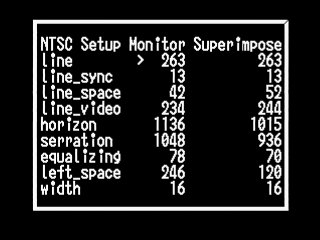

[F8] : NTSC/Superimpose Setup

 ビデオ出力/スーパーインポーズ入出力の設定を変更します。画面の白枠は、OpenSSMの描画領域を示しています。

 本項は、NTSC信号に詳しい方向けの内容となっています。設定変更の際には、OpenSSMの回路図及びソースコードを確認した上で行ってください。



monitor_setup_ntsc.jpg superimpose_setup_ntsc.jpg

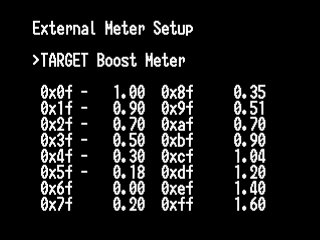

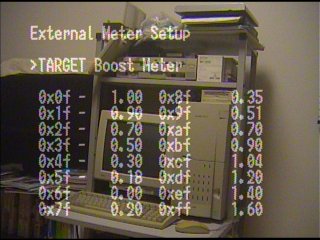

[F9] : External Meter Setup

 外付けメータの制御設定 (メータの校正) を行います

  • 設定手順
  1. 外付けメータを接続します
  2. 上下のカーソルキー [↑][↓]を使って、カーソル TARGETへ移動させます
  3. 左右のカーソルキー [←][→]を使って、外付けメータの種類を選択します
    • Vehicle Speed (スピードメータ)
    • Engine Speed (タコメータ)
    • Boost Meter (ブーストメータ/加給圧計)
    • Throttle (アクセル開度)
    • Coolant Temp (水温計)
    • IntakeAir Temp (吸気温計)
  4. 上下のカーソルキー [↑][↓]を使って、カーソル 0xffへ移動させます
    (0xffでは、外付けメータのセンサ入力へ最大電圧が出力されます)
  5. 可変抵抗を回して、外付けメータが最大値に触れるように調整してください
  6. 左右のカーソルキー [←][→]を使って、外付けメータの値を入力してください
    • カーソル位置の値(0x0f〜0xff)が外付けメータへ出力されます
    • このとき、カーソル位置の値によって外付けメータの針が動きます
    • メータの針の値を入力することで、OpenSSMの校正を行います
  7. 同様に 0xef 〜 0x0fまで、順に入力してください
  8. カーソルを TARGETまで戻してください
  9. [F10]キーを押し、EEPROM Load / Save画面で設定を保存してください
TARGETへカーソルを戻さずに画面切替を行うと、メータとして動作せずに電圧出力の値がそのまま保持されます


monitor_setup_extmeter.jpg superimpose_setup_extmeter.jpg

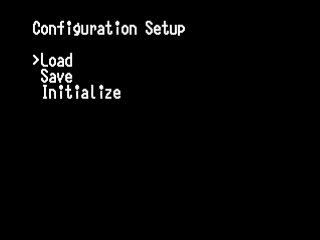

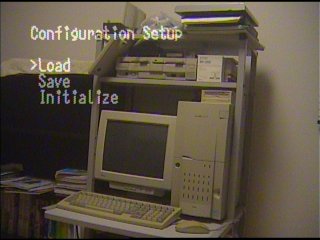

[F10] : Configuration Setup

 環境設定の読込と保存、初期化ができます。各種設定を行った際には、この画面を呼び出して手動で設定を保存します *2

  • 読込
  1. 上下のカーソルキー [↑][↓]を使って、カーソルを Load へ合わせます
  2. [ENTER]キーを押します
  • 保存
  1. 上下のカーソルキー [↑][↓]を使って、カーソルを Save へ合わせます
  2. [ENTER]キーを押します
  • 初期化
  1. 上下のカーソルキー [↑][↓]を使って、カーソルを Initialize へ合わせます
  2. [ENTER]キーを押します


monitor_setup_config.jpg superimpose_setup_config.jpg

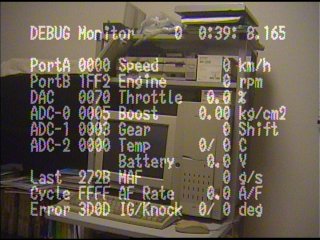

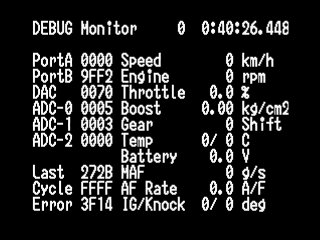

[F11] : DEBUG Monitor

 デバック情報を表示します。画面切り替え以外の操作はできません。



monitor_debug.jpg superimpose_debug.jpg

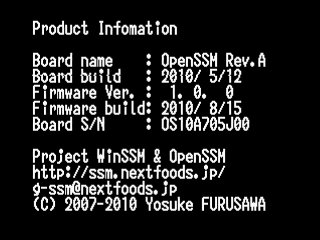

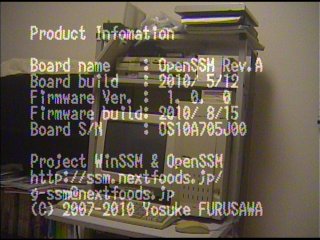

[F12] : Product Infomation

 基板情報を表示します。画面切り替え以外の操作はできません。



monitor_info.jpg superimpose_info.jpg




*1 WinSSM, ECU Explorer, RomRaiderなど OpenPort 1.3対応のソフトウェアを使う場合に切り替えます。ECUの書き換えはできません
*2 ソフトウェアのバグなどによって、意図せずに設定が壊れてしまうことを防ぐため、手動保存の方式を採用しました
