スクリーン †

↑

SSM Data Viewer †

  • 現在の ECU情報とピークホールド (最小値と最大値)を表示する

  • MODEスイッチ : 機能なし
  • SCREENスイッチ : 次のスクリーンへ移動する

↑

Single Meter †

  • 現在の値とピークホールド (最小値と最大値)を丸型メータとグラフで表示する
  1. Engine Speed (rpm)
  2. Throttle (%)
  3. Vehicle Speed (km/h)
  4. Boost (kg/cm2)
  5. Coolant Temp (C)
  6. IntakeAir Temp (C)
  7. Battery Voltage (V)
  8. Mass Air Flow (g/s)
  9. Air flow
  10. Fuel Consumption (km/L)
  11. Ignition Timing (deg)
  12. Knock Correction (deg)
  13. Shift Position

  • MODEスイッチ : 機能なし
  • SCREENスイッチ : 次のスクリーンへ移動する

↑

Multi Meter †

  • 現在の ECU情報を表示する
  • G-SSM:VIDEO Ver 4.4相当の表示を行う

  • MODEスイッチ : 機能なし
  • SCREENスイッチ : 次のスクリーンへ移動する

↑

3軸加速度グラフ †

  • X, Y, Z軸 ±2Gの加速度をテキストとグラフで表示する

  • MODEスイッチ : グラフの Start / Stop 切り替え
  • SCREENスイッチ : 次のスクリーンへ移動する

↑

タイヤサイズ変更 †

  • タイヤサイズ (幅、扁平率, インチ) を変更する

  • MODEスイッチ : 幅または扁平率またはインチの変更
  • SCREENスイッチ : 次のスクリーンへ移動する

↑

ギアレシオ変更 †

  • ギアレシオ (ファイナル, 1 to 7速) を変更する

  • MODEスイッチ : ギアレシオの変更
  • SCREENスイッチ : 次のスクリーンへ移動する

↑

RS-232C ボーレート変更 †

  • 現在のボーレートと、空き送信バッファ/受信バッファの状態を表示する

  • MODEスイッチ : PC(SCI1)側の RS-232Cのボーレートを切り替える
  • SCREENスイッチ : 次のスクリーンへ移動する

↑

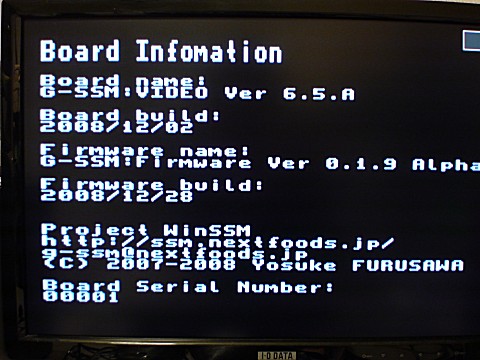

基板情報の表示 †

  • 基板リビジョン, ファームウェアバージョン, シリアル番号などを表示する

  • MODEスイッチ : 機能なし
  • SCREENスイッチ : 次のスクリーンへ移動する
