目次 †
概要 †
概要 †
WinSSMとは、スバル(SUBARU)の インプレッサ(IMPREZA) や レガシィ(LEGACY) などに搭載されている SSMP : Subaru Select Monitor Protocol を使って通信を行い、ECU : Engine Control Unit 情報を表示します。USBカメラにも対応しており、ECU情報の他に映像を記録できます。
ソフトウェアの動作に最低限必要なものは、Windows系のコンピュータと OpenPort系のケーブル１本で済みます。そのため、電子/機械式の後付メータや他社製ロガーと異なり、とても簡単にシステムを構築できます。
機能一覧 †
- ECU情報の表示
- 最大値/最小値の保持 (ピークホールド)
- 丸型メータ表示
- 表示項目一覧
- エンジン回転数 (rpm)
- アクセル開度 (%)
- 車体速度 (km/h)
- ブースト圧 (kg/cm^2)
- 水温 (C)
- 吸気温度 (C)
- ギアポジション (1〜6)
- 簡易ラップタイム表示
- カメラによる映像撮影及び録画
- 各種情報とカメラ映像の合成 (スーパーインポーズ)
- 必須表示 (表示を消すことができません)
- ソフトウェア名及びバージョン
- 現在の日時
- 選択表示 (表示しないこともできます)
- ECU情報
- ラップタイム
- 必須表示 (表示を消すことができません)
- ECU情報の CSV出力 *1
動作環境及び必要な機器 †
- 次のページをご覧ください
- 必要な機器
ソフトウェアのセットアップ †
ソフトウェアのダウンロード †
- 次のページから、あらかじめ WinSSMをダウンロードしてください。
- WinSSM Version 1.0.0 RELEASE

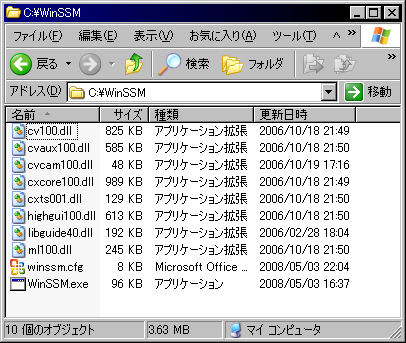

ダウンロードしたファイルを解凍する †
- 適当なフォルダを作成して、そこへダウンロードしたファイルを解凍してください
- C:\WinSSM 辺りだと、後述するコンソールからの操作が楽になります
もちろんセットアップ先に関係なく、動画やCSVログの保存先は別ドライブにもできます
クルマのセットアップ †
OpenPortケーブル †

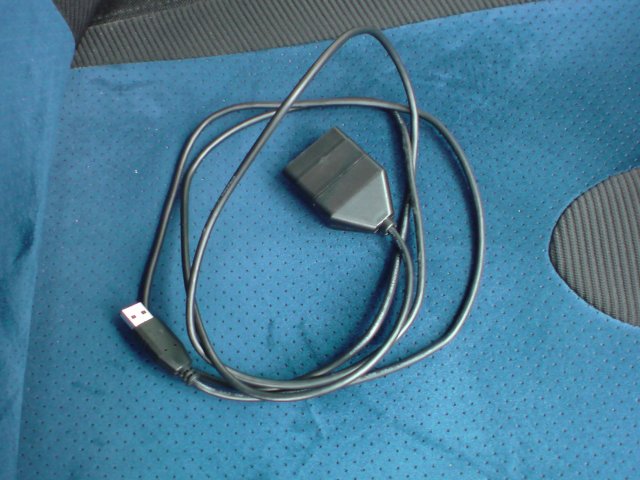

ケーブル †
- あらかじめ PCにドライバをインストールしておいてください

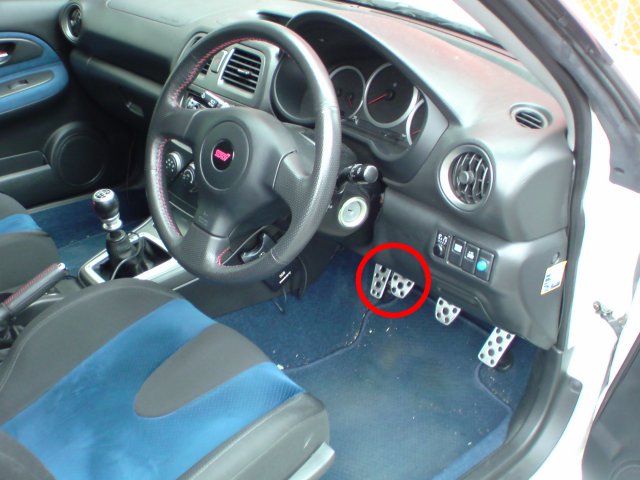

コネクタの場所 †
- 運転席下部にコネクタがあります (写真のペダルは関係ありません
)

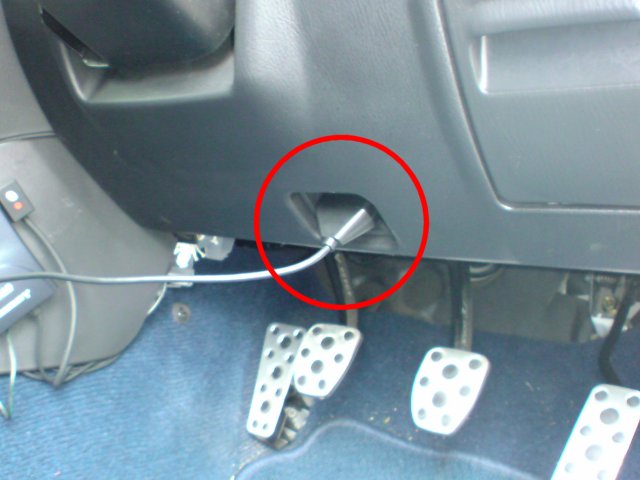

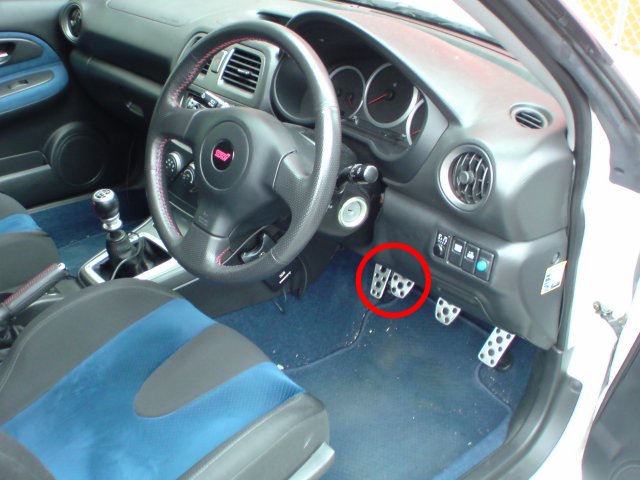

コネクタに差し込む †
- OpenPortのケーブルをコネクタに差し込みます
- ケーブルが邪魔であれば、適当に固定しておくことをお勧めします
USBカメラ †
- ここでは USBカメラを例に進めます.
- Windowsが認識できるカメラデバイスであれば、DVカメラなど他の物が使用できます
試してはいませんが、ビデオキャプチャカードなども使用できるハズです。 - カメラは必須ではありませんが、安いものでは数千円ですし、あると感激すると思いますよ
カメラを使用する方は、あらかじめ PCにドライバをインストールしておいてください

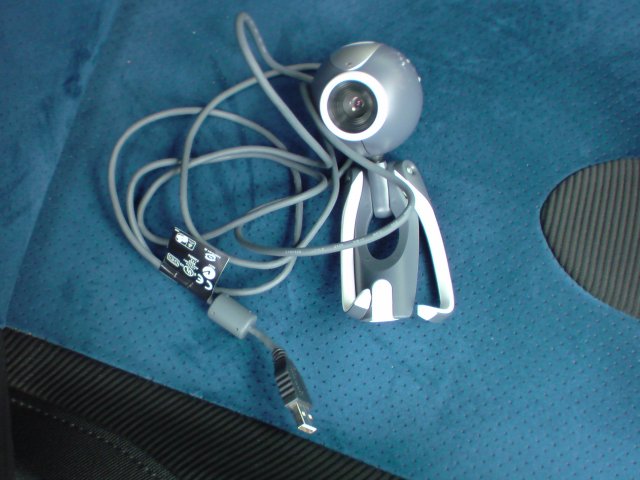

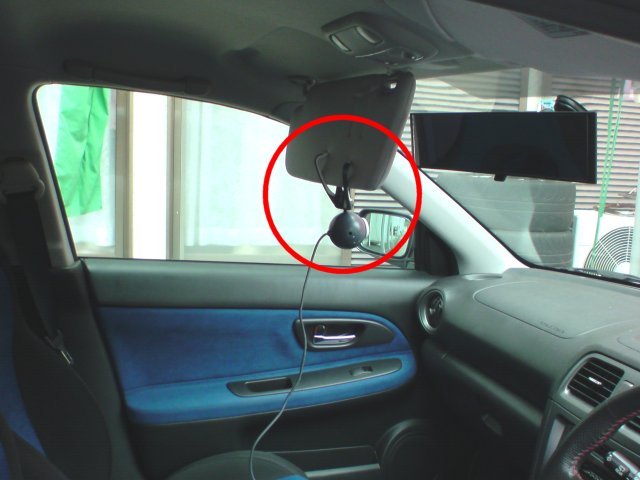

USBカメラを取り付ける : UVCAM編 †
- 助手席のサンバイザーに固定しましたが、イマイチですね...
- 振動が多いと落ちてしまいそうです...

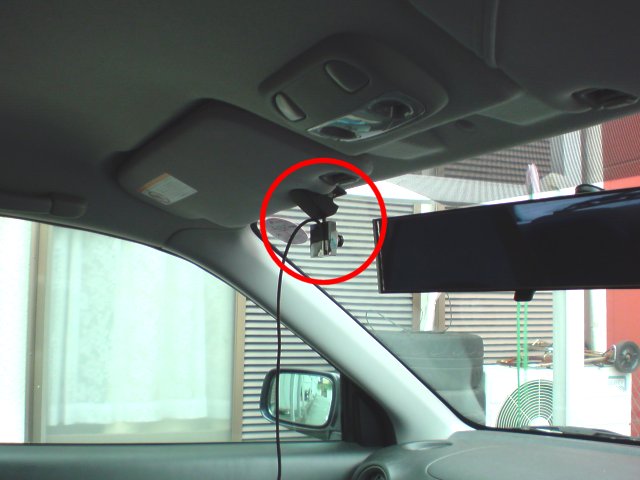

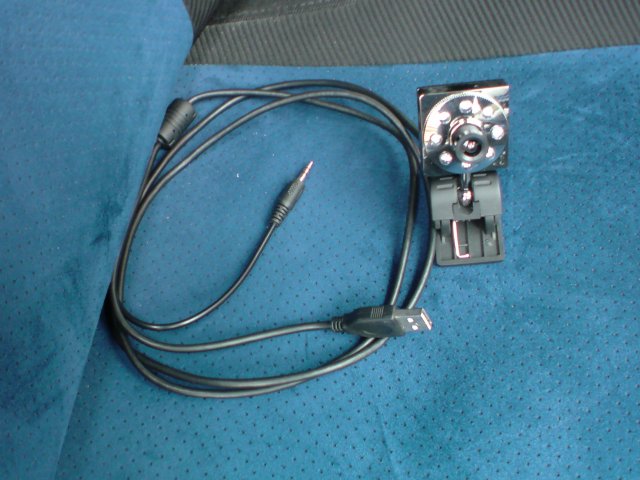

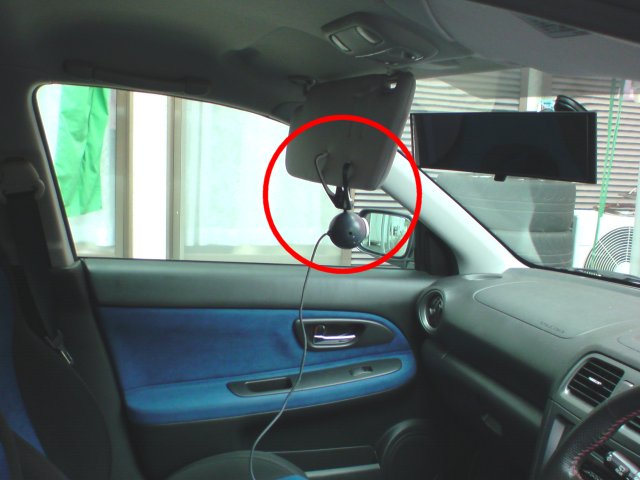

USBカメラを取り付ける : GR-CAM130N2編 †
- こちらも助手席のサンバイザーに固定しましたが、先ほどよりもっとしっかり固定できました
- なかなか良さそうです
車載PC †
- ここではノートパソコンを例に進めます
- AC電源が用意できるのであれば、デスクトップ型PCでも構いません

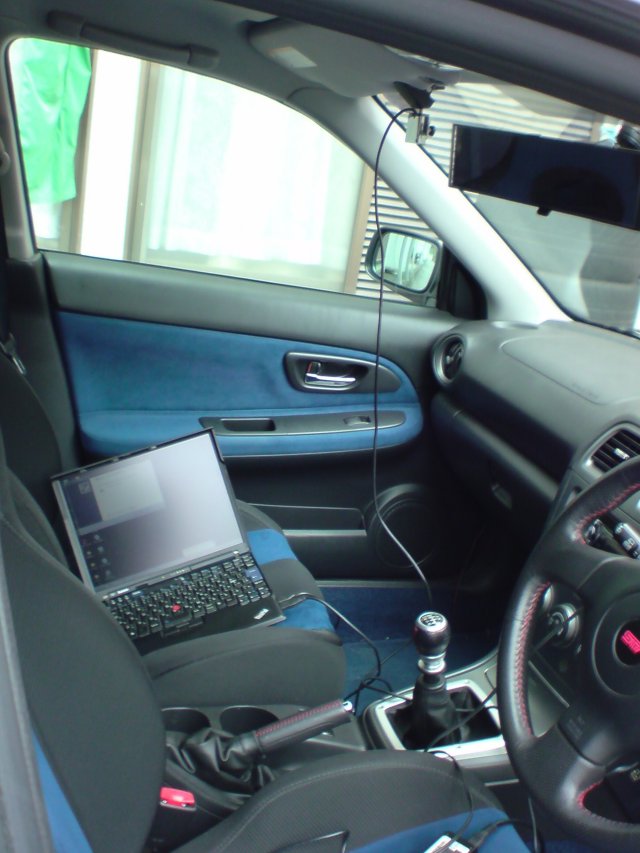

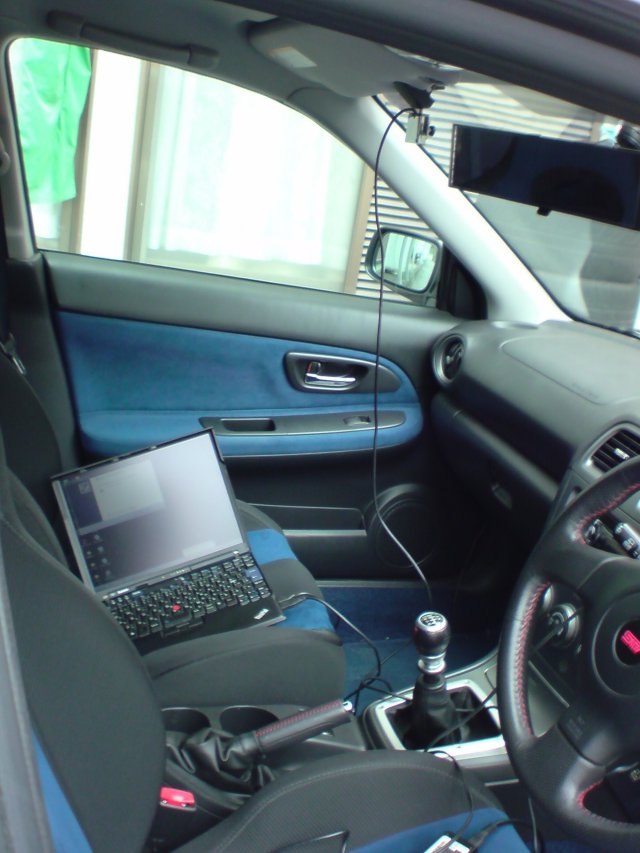

PCの設置とケーブル接続 †
- 私はいつも助手席に置いています
- 振動や衝撃によって PCが動いてしまうのであれば、PCの裏側にマジックテープを
貼り付けると良いでしょう - ただしあまり振動が多い環境では HDDへ障害を与えてしまいますので、
その場合は簡単な免振装置を作ることをお勧めします

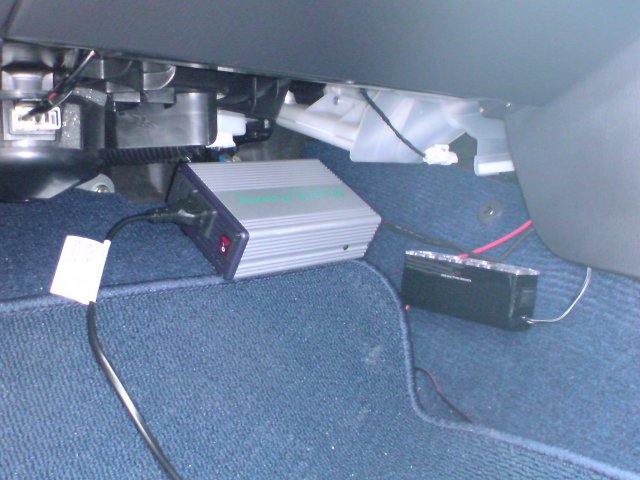

AC電源 †
- WinSSMの開発では必須アイテムですが、ノートパソコンの稼働時間が長いのであれば必要ありません
- ただしノートパソコンによっては、バッテリー駆動しているとフルに性能を
発揮できないように設計されているものもあります - 動画保存など負荷が大きい場合には、あった方が良さそうです

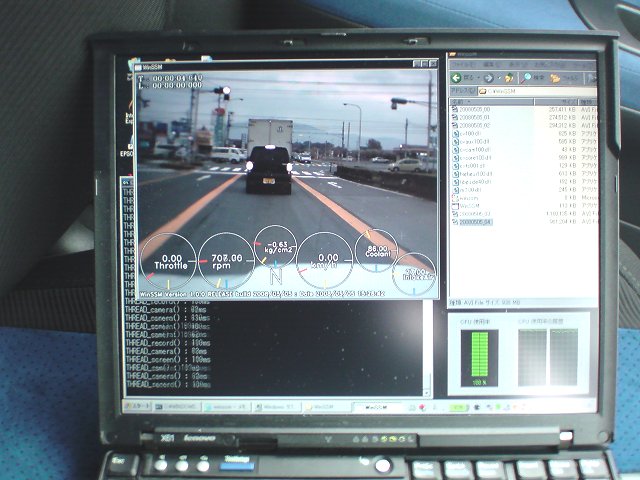

WinSSMが動くと... †
- こんな感じになります
![[heart]](image/face/heart.png)
ソフトウェアの設定 †
- 設定が多すぎて挫折しそうです、という声が聞こえてきそうですが...
- 実際はそれほど難しい設定はありませんので、今は勘弁してください
winssm.cfgについて †
- WinSSMの設定はすべて winssm.cfgというファイルに書き込まれています
- メモ帳などのテキストエディタを使用して、winssm.cfgのテキストファイルを書き換えてください
スクリーンについて †
- WinSSMでは、スーパーインポーズのためのスクリーンという画面を持っています。表示や録画の解像度がそれぞれ異なっても、スムーズに表示するための仕組みです。標準では 640x480 (VGA)の解像度に設定されています。
- 通常は特に書き換える必要はありません...
- より解像度の大きい高画質のカメラを使用する場合には、カメラの解像度に合わせておくと良いでしょう
;------------------------------------------------------------------------------ ;スクリーンサイズの設定 ;------------------------------------------------------------------------------ ;メータ合成など、内部処理用の解像度. ;モニタウィンドウや録画の解像度がスクリーンサイズと異なるときは、 ;内部で自動的に拡大縮小処理が行われる ;0 < SCREEN_SIZE_X < 2048 pixel ;0 < SCREEN_SIZE_Y < 2048 pixel SCREEN_SIZE_X = 640 SCREEN_SIZE_Y = 480

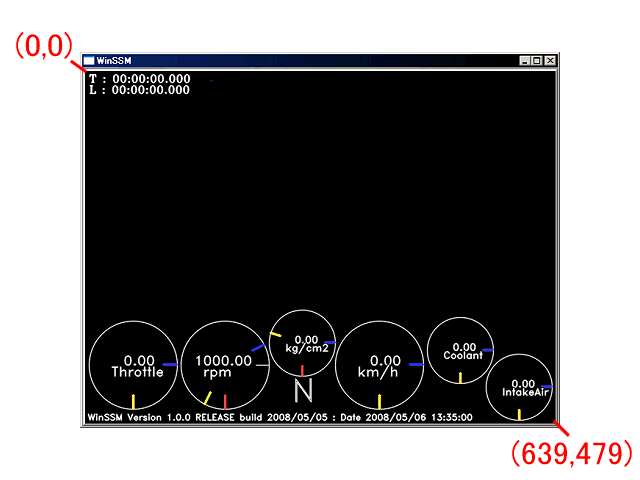

座標系 †
- 画面中の左上が (0,0), 右下が (639,479) になっています
- メータなどの表示位置を変更するときには、この範囲内に設定してください
OpenPort (COMポート) の設定 †

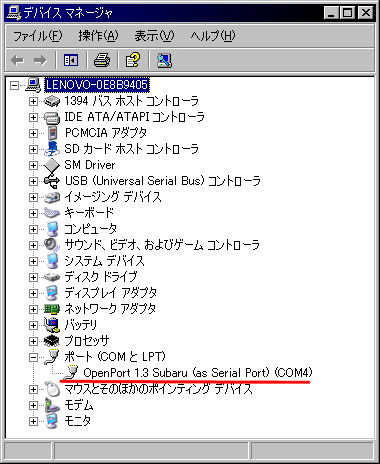

デバイスマネージャで確認する †
- OpenPortの USBケーブルを PCに刺してから、デバイスマネージャを開いてください
- COMポートのポート番号 (写真中では、COM4) を確認してください
設定を変える †
- winssm.cfgの ECU_xxxの項目を変更しましょう
- ほとんどテキストファイルのコメント通りですが、一応もう少し詳しく説明します
- ECU_USE : ECUに接続する/しないを選択できます。接続しない場合は、メータが変化しません。主に開発用に用意されています
- ECU_PORT : COMポートの番号を指定します
- ECU_LOG : CSV出力をする/しないを選択できます。CSV出力の使い方については、後述します
;------------------------------------------------------------------------------ ;OpenPortの設定 ;------------------------------------------------------------------------------ ;ECUに接続... ;0 : しない ;1 : する ;それ以外 : 起動しない ECU_USE = 1 ;OpenPortのポート(COM)番号 ECU_PORT = 4 ;ログ出力を... ;0 : 行わない ;1 : 行う ;それ以外 : 起動しない ECU_LOG = 0
シフトポジション表示の設定 †
シフトポジションの表示と座標 †
- シフトポジションは、N, 1 〜 6の範囲で変化します
- ECUから情報が取得できないため、エンジン回転数、車体速度、タイヤサイズから現在のギア比逆算して、最終的にシフトポジションを判断しています
- MISSION_USE : シフトポジションの表示をする/しないを選択できます
- MISSION_FONT : 文字の大きさを決めます. 数字が大きくなるほど文字が大きくなります
- MISSION_X : 文字表示の X座標を決めます
- MISSION_Y : 文字表示の Y座標を決めます
;------------------------------------------------------------------------------ ;シフトポジション表示の設定 ;------------------------------------------------------------------------------ ;シフトポジション表示を... ;0 : しない :1 : する MISSION_USE = 1 MISSION_FONT = 1.5 MISSION_X = 280 MISSION_Y = 450
タイヤサイズとギア比の設定 †
- 標準では、IMPREZA WRX STi (GDB-F) の標準仕様に設定されています
- 他の車種やタイヤを変えている方は、カタログなどを参考に適宜設定してください
- ここの数値は、シフトポジション表示以外では使われていません
;タイヤの幅 (mm) MISSION_TIRE_WIDTH = 235 ;タイヤの扁平率 (%) MISSION_TIRE_FLAT = 45 ;タイヤの直径 (inch) MISSION_TIRE_INCH = 17 ;ギア比 MISSION_FIRST = 3.636 MISSION_SECOND = 2.375 MISSION_THIRD = 1.761 MISSION_FOURTH = 1.346 MISSION_FIFTH = 1.062 MISSION_SIXTH = 0.842 MISSION_FINAL_GEAR_RATIO = 3.900
メータ表示の設定 †
- 次のメータ表示設定の項目は、それぞれ共通になっています。
- エンジン回転数
- アクセル開度
- スピードメータ
- 水温計
- 吸気温計
- 試す程度あれば、これらの項目は設定を変更する必要はないと思います
表示の有無 †
- METER_xxx_USE : メータの表示をする/しないを選択できます
- ECU_USEが 1のときは、メータ表示はしなくてもデータ自体は取得しています
メータのタイプ †
- メータの表示タイプを選択します
- METER_xxx_TYPE
- 0 : テキストのみ
- 1 : 丸型メータ
メータの大きさ (直径) †
- 丸型メータの大きさ(直径)を設定します
- METER_xxx_CIRCLE_SIZE
フォントサイズ †
- メータのフォントサイズを設定します
- METER_xxx_CIRCLE_FONT
メータの中心座標 †
- メータ表示位置の中心座標を設定します
- METER_xxx_CIRCLE_X
- METER_xxx_CIRCLE_Y
文字色 †
- Red, Green, Blueの RGBを設定します。それぞれ 0 〜 255の範囲にしてください
- 文字には縁取りがあります、反対色を設定してください
- METER_FONT_RED
- METER_FONT_GREEN
- METER_FONT_BLUE
- METER_FONT_EDGE_RED
- METER_FONT_EDGE_GREEN
- METER_FONT_EDGE_BLUE
メータの円の色 †
- 文字色と同じように設定します
- METER_CIRCLE_RED
- METER_CIRCLE_GREEN
- METER_CIRCLE_BLUE
- METER_CIRCLE_EDGE_RED
- METER_CIRCLE_EDGE_GREEN
- METER_CIRCLE_EDGE_BLUE
最小/現在/最大値の色 †
- いわゆるピークホールドの機能です
- METER_CIRCLE_MIN_RED
- METER_CIRCLE_MIN_GREEN
- METER_CIRCLE_MIN_BLUE
- METER_CIRCLE_MAX_RED
- METER_CIRCLE_MAX_GREEN
- METER_CIRCLE_MAX_BLUE
- METER_CIRCLE_VALUE_RED
- METER_CIRCLE_VALUE_GREEN
- METER_CIRCLE_VALUE_BLUE
デフォルト設定 †
;------------------------------------------------------------------------------ ;メータ表示の設定 ;------------------------------------------------------------------------------ ;メータ表示を... ;0 : しない ;1 : する ;それ以外 : 起動しない ;_USE ;メータのタイプ ;0 : 数値のみ ;1 : ゼロ指針の丸型メータ ;それ以外 : 起動しない ;_TYPE ;フォントサイズ ;0.0 < _FONT_SIZE < 10.0 ;メータの大きさ ;0 < _CIRCLE_SIZE < 2048 pixel ;メータの中心位置 ;0 < _CIRCLE_X < 2048 pixel ;0 < _CIRCLE_Y < 2048 pixel ;エンジン回転数 METER_RPM_USE = 1 METER_RPM_TYPE = 1 METER_RPM_CIRCLE_SIZE = 60 METER_RPM_CIRCLE_FONT = 0.6 METER_RPM_CIRCLE_X = 190 METER_RPM_CIRCLE_Y = 400 ;アクセル開度 METER_THROTTLE_USE = 1 METER_THROTTLE_TYPE = 1 METER_THROTTLE_CIRCLE_SIZE = 60 METER_THROTTLE_CIRCLE_FONT = 0.6 METER_THROTTLE_CIRCLE_X = 65 METER_THROTTLE_CIRCLE_Y = 400 ;スピードメータ METER_VEHICLE_USE = 1 METER_VEHICLE_TYPE = 1 METER_VEHICLE_CIRCLE_SIZE = 60 METER_VEHICLE_CIRCLE_FONT = 0.6 METER_VEHICLE_CIRCLE_X = 400 METER_VEHICLE_CIRCLE_Y = 400 ;ブースト計 METER_BOOST_USE = 1 METER_BOOST_TYPE = 1 METER_BOOST_CIRCLE_SIZE = 45 METER_BOOST_CIRCLE_FONT = 0.45 METER_BOOST_CIRCLE_X = 295 METER_BOOST_CIRCLE_Y = 370 ;水温計 METER_COOLANT_USE = 1 METER_COOLANT_TYPE = 1 METER_COOLANT_CIRCLE_SIZE = 45 METER_COOLANT_CIRCLE_FONT = 0.45 METER_COOLANT_CIRCLE_X = 510 METER_COOLANT_CIRCLE_Y = 380 ;吸気温計 METER_INTAKEAIR_USE = 1 METER_INTAKEAIR_TYPE = 1 METER_INTAKEAIR_CIRCLE_SIZE = 45 METER_INTAKEAIR_CIRCLE_FONT = 0.45 METER_INTAKEAIR_CIRCLE_X = 590 METER_INTAKEAIR_CIRCLE_Y = 430 ;メータ部共通設定 ;各種色設定 ;METER_FONT 文字 ;METER_FONT_EDGE 文字の縁 ;METER_CIRCLE 丸形メータ ;METER_CIRCLE_EDGE 丸形メータの縁 ;METER_CIRCLE_MIN 丸形メータの最小値 ;METER_CIRCLE_MAX 丸形メータの最大値 ;METER_CIRCLE_VALUE 丸型メータの現在値 ;0 < _RED < 255 ;0 < _GREEN < 255 ;0 < _BLUE < 255 METER_FONT_TIME = 0.4 METER_FONT_RED = 255 METER_FONT_GREEN = 255 METER_FONT_BLUE = 255 METER_FONT_EDGE_RED = 0 METER_FONT_EDGE_GREEN = 0 METER_FONT_EDGE_BLUE = 0 METER_CIRCLE_RED = 255 METER_CIRCLE_GREEN = 255 METER_CIRCLE_BLUE = 255 METER_CIRCLE_EDGE_RED = 0 METER_CIRCLE_EDGE_GREEN = 0 METER_CIRCLE_EDGE_BLUE = 0 METER_CIRCLE_MIN_RED = 64 METER_CIRCLE_MIN_GREEN = 64 METER_CIRCLE_MIN_BLUE = 255 METER_CIRCLE_MAX_RED = 255 METER_CIRCLE_MAX_GREEN = 64 METER_CIRCLE_MAX_BLUE = 64 METER_CIRCLE_VALUE_RED = 255 METER_CIRCLE_VALUE_GREEN = 255 METER_CIRCLE_VALUE_BLUE = 64
ラップタイム表示の設定 †
- メータ表示とほぼ同じような設定になっています
- 標準では画面左上に表示されます
- 合計時間とラップ時間の２つのみ表示できます
;------------------------------------------------------------------------------ ;ラップタイム表示の設定 ;------------------------------------------------------------------------------ ;ラップタイム表示を... ;0 : しない ;1 : する LAPTIME_USE = 1 LAPTIME_TOTAL_FONT = 0.5 LAPTIME_TOTAL_X = 5 LAPTIME_TOTAL_Y = 15 LAPTIME_LAP_FONT = 0.5 LAPTIME_LAP_X = 5 LAPTIME_LAP_Y = 30
モニタウィンドウの設定 †
- モニタウィンドウの表示設定を選択できますが、後述するショートカットキー(起動中)でも設定を変更できます
;モニタウィンドウを... ;0 : 表示しない ;1 : 表示する ;それ以外 : 起動しない VIEWER_USE = 1
モニタウィンドウの更新ウェイト †
- 内部では FPS (ms)になるように調整されています
- 高速な CPUやグラフィックボードではより速く表示できますが、通常は 100ms程度で十分でしょう
;モニタウィンドウの更新ウェイト (ms) VIEWER_FPS = 100
モニタウィンドウの解像度 †
- 表示するウィンドウサイズになります
- 通常はスクリーンサイズと同じに設定してください
- それ以外のサイズですと、拡大縮小の処理が入るため若干CPU負荷が増えます
;モニタウィンドウの解像度 ;0 < MONITOR_SIZE_X < 2048 pixel ;0 < MONITOR_SIZE_Y < 2048 pixel ;それ以外 : 起動しない VIEWER_SIZE_X = 640 VIEWER_SIZE_Y = 480
カメラの設定 †
録画の設定 †
デバックモードの使い方 †
ソフトウェアの使い方 †
ソフトウェアの起動方法 †
表示だけの場合 †
録画をする場合 †
CSVログを保存する場合 †
ショートカットキー †
