Subaru Select Monitor for OpenSource

 OpenSSMとは、スバル(SUBARU)の インプレッサ(IMPREZA) や レガシィ(LEGACY)、フォレスター (FORESTER) などに搭載されている SSMP : Subaru Select Monitor Protocol を使って通信を行い、ECU : Engine Control Unit 表示するオープンソースハードウェア (open source hardware) です。NTSCカメラにも対応しており、映像の上に ECU情報をテロップ(スーパーインポーズ)のように表示や録画ができます。

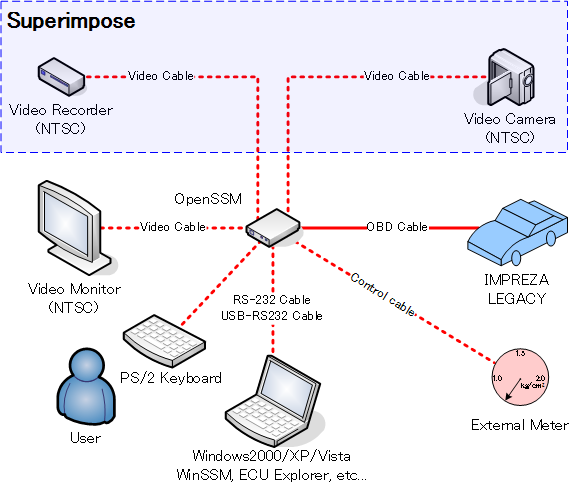

 ハードウェアの動作に最低限必要なものは、OpenSSM本体と SSM対応の自動車などです。単にメータ表示だけを行いたい場合は、外付けの液晶モニタを用意してください。PCへログを保存したいときには、RS-232ケーブル(USB-RS232変換ケーブル)を用意してください。また、WinSSMのように映像を記録したい場合は、NTSC出力のカメラとビデオレコーダを用意してください。

 OpenSSMは頒布されておりますが、回路図/基板図などの各種図面とファームウェアはすべて公開されており、ユーザは自由にカスタマイズできます。ぜひファームウェア書換環境 (Microchip PICkit2 *1 または PICkit3 *2 など) を購入して、カスタマイズしてください! *3




OpenSSMの回路図とソースコードを公開しました!

Subaru Select Monitor for Windows

 WinSSMとは、スバル(SUBARU)の インプレッサ(IMPREZA) や レガシィ(LEGACY)、フォレスター (FORESTER) などに搭載されている SSMP : Subaru Select Monitor Protocol を使って通信を行い、ECU : Engine Control Unit 情報を表示するフリーソフトウェアです。USBカメラにも対応しており、映像の上にECU情報をテロップのように表示や録画ができます。



 ソフトウェアの動作に最低限必要なものは、Windows系のコンピュータとOpenSSMまたは tactrix OpenPort 1.3*4 または 互換ケーブル 1本で済みます。そのため、電子/機械式の後付メータや他社製ロガーと異なり、とても簡単にシステムを構築できます。





*1 秋月電子 PICkit2 : http://akizukidenshi.com/catalog/g/gM-02508/
*2 秋月電子 PICKit3 : http://akizukidenshi.com/catalog/g/gM-03608/
*3 ソフトウェアの開発環境 (統合開発環境や Cコンパイラなど) は、無料で提供されています
*4 2010/05/23現在、生産終了?
