操作方法 †

スクリーンの種類と切り替え方法 †

　OpenSSMのスクリーンは、全部で 12画面あります。ちょうど PS/2キーボードのファンクションキーと一対一で割り当てられています。ユーザはファンクションキーを押すと、いつでも画面を切り替えることができます。

[PageUp] [PageDown] キーでも順次画面を切り替えることができます

基本操作一覧 †

[F1] : Multi Meter for Monitor †

[F2] : Racing Meter for Monitor †

[F3] : Fuel Meter for Monitor †

[F4] : Multi Meter for Superimpose †

[F5] : Racing Meter for Superimpose †

&ref(): File not found: "monitor_meter5.jpg" at page "Products/OpenSSM/Manual/Operation";　&ref(): File not found: "superimpose_meter5.jpg" at page "Products/OpenSSM/Manual/Operation";

[F6] : Fuel Meter for Superimpose †

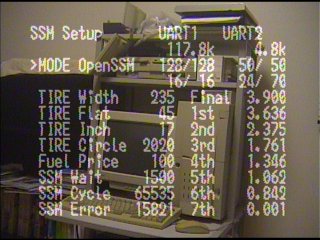

[F7] : SSM Setup †

　OpenSSMの各種設定を行います.

• 設定項目

  項目	表示/設定内容
  MODE	OpenSSMモードと OpenPort下位互換モード*1を切り替えます
  TIRE Width	タイヤの幅を設定します
  TIRE Flat	タイヤの扁平率を設定します
  TIRE Inch	ホイールの直径を設定します
  TIRE Circle	タイヤの円周を表示します
  Fuel Price	ガソリンの価格を入力します。燃費モニタに走行単価が表示されます
  SSM Wait	OpenSSMモードのときの通信待ちウェイトを設定します。 小さくするとデータの取得が早くなりますが、失敗する可能性も高まります
  SSM Cycle	OpenSSMモードのときのデータ取得間隔を表示します。 通信できていないときは、65535が表示されます
  SSM Error	OpenSSMモードのときのデータ取得に失敗した回数を表示します
  Final	最終減速比を設定します
  1st	1速目のギア比を設定します
  2st	2速目のギア比を設定します
  3st	3速目のギア比を設定します
  4st	4速目のギア比を設定します
  5st	5速目のギア比を設定します
  6st	6速目のギア比を設定します
  7st	7速目のギア比を設定します

使わないギア(シフトポジション)は、数値を小さくして計算上表示されないようにしてください

---

• UART1 (RS-232Cコネクタ側) / UART2 (ECUコネクタ側)

---

　

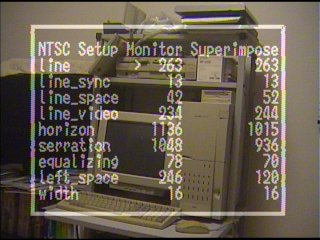

[F8] : NTSC/Superimpose Setup †

　ビデオ出力/スーパーインポーズ入出力の設定を変更します。画面の白枠は、OpenSSMの描画領域を示しています。

　本項は、NTSC信号に詳しい方向けの内容となっています。設定変更の際には、OpenSSMの回路図及びソースコードを確認した上で行ってください。

　

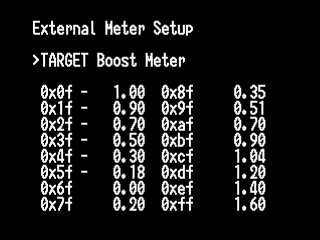

[F9] : External Meter Setup †

　外付けメータの制御設定 (メータの校正) を行います

• 設定手順

1. 外付けメータを接続します
2. 上下のカーソルキー [↑][↓]を使って、カーソル TARGETへ移動させます
3. 左右のカーソルキー [←][→]を使って、外付けメータの種類を選択します
   • Vehicle Speed (スピードメータ)
   • Engine Speed (タコメータ)
   • Boost Meter (ブーストメータ/加給圧計)
   • Throttle (アクセル開度)
   • Coolant Temp (水温計)
   • IntakeAir Temp (吸気温計)
4. 上下のカーソルキー [↑][↓]を使って、カーソル 0xffへ移動させます
   (0xffでは、外付けメータのセンサ入力へ最大電圧が出力されます)
5. 可変抵抗を回して、外付けメータが最大値に触れるように調整してください
6. 左右のカーソルキー [←][→]を使って、外付けメータの値を入力してください
   • カーソル位置の値(0x0f〜0xff)が外付けメータへ出力されます
   • このとき、カーソル位置の値によって外付けメータの針が動きます
   • メータの針の値を入力することで、OpenSSMの校正を行います
7. 同様に 0xef 〜 0x0fまで、順に入力してください
8. カーソルを TARGETまで戻してください
9. [F10]キーを押し、EEPROM Load / Save画面で設定を保存してください

TARGETへカーソルを戻さずに画面切替を行うと、メータとして動作せずに電圧出力の値がそのまま保持されます

　

[F10] : Configuration Setup †

　環境設定の読込と保存、初期化ができます。各種設定を行った際には、この画面を呼び出して手動で設定を保存します *2 。

• 読込

1. 上下のカーソルキー [↑][↓]を使って、カーソルを Load へ合わせます
2. [ENTER]キーを押します

• 保存

1. 上下のカーソルキー [↑][↓]を使って、カーソルを Save へ合わせます
2. [ENTER]キーを押します

• 初期化

1. 上下のカーソルキー [↑][↓]を使って、カーソルを Initialize へ合わせます
2. [ENTER]キーを押します

　

[F11] : DEBUG Monitor †

　デバック情報を表示します。画面切り替え以外の操作はできません。

　

[F12] : Product Infomation †

　基板情報を表示します。画面切り替え以外の操作はできません。

　
