通信プロトコル †

↑

概要 †

　SSMプロトコルによって得られる ECUデータのほかに、基板に実装された加速度センサなどのデータを CSVテキストで出力する

↑

通信方式 †

方式RS-232C
ビット8bit
パリティなし
フローなし
ボーレートとエラー率2400bps-0.02%
4800bps0.04%
9600bps-0.08%
19200bps0.16%
38400bps0.16%
57600bps0.64%
115200bps-0.79%
230400bps2.12%
460800bps-3.55%
↑

CSVフォーマット †

  • 次の CSVフォーマットで、ログが出力されます。
  1. G-SSMの時刻 (時:分:秒.ミリ秒)
  2. エンジン回転数 (rpm)
  3. 速度 (km/h)
  4. アクセル開度 (%)
  5. シフトポジション
  6. 水温 (C)
  7. 吸気温度 (C)
  8. 電圧 (V)
  9. 燃費 (km/L)
  10. Mass Air Flow (g/s)
  11. Air Flow
  12. ノッキング (deg)
  13. イグニッションタイミング (deg)
  14. 加速度 X (mG)
  15. 加速度 Y (mG)
  16. 加速度 Z (mG)
↑

出力例 †

0:0:36.085,1502,0,0,0,39,11,14.5,0.0,10.4,14.3,0.0,10.0,-184,-828,-132
0:0:36.200,1493,0,0,0,39,11,14.6,0.0,10.5,14.3,0.0,12.5,-188,-828,-148
0:0:36.300,1493,0,0,0,39,11,14.6,0.0,10.5,14.3,0.0,12.5,-192,-848,-136
0:0:36.403,1491,0,0,0,39,11,14.5,0.0,10.6,14.3,0.0,13.0,-188,-840,-136
0:0:36.500,1483,0,0,0,39,11,14.5,0.0,10.5,14.3,0.0,13.0,-184,-840,-148
0:0:36.600,1483,0,0,0,39,11,14.5,0.0,10.5,14.3,0.0,13.0,-184,-872,-156
0:0:36.727,1514,0,0,0,40,11,14.4,0.0,10.5,14.4,0.0,10.0,-160,-836,-140
0:0:36.806,1496,0,0,0,40,11,14.5,0.0,10.5,14.4,0.0,12.0,-184,-820,-140
0:0:36.903,1496,0,0,0,40,11,14.5,0.0,10.5,14.4,0.0,12.0,-200,-844,-168
0:0:37.001,1498,0,0,0,40,11,14.6,0.0,10.6,14.3,0.0,11.5,-184,-828,-160
0:0:37.100,1498,0,0,0,40,11,14.6,0.0,10.6,14.3,0.0,11.5,-188,-852,-136
0:0:37.204,1489,0,0,0,40,11,14.5,0.0,10.4,14.3,0.0,10.5,-180,-824,-136
0:0:37.300,1516,0,0,0,40,11,14.5,0.0,10.5,14.3,0.0,10.0,-188,-840,-164
0:0:37.405,1516,0,0,0,40,11,14.5,0.0,10.5,14.3,0.0,10.0,-172,-828,-156
0:0:37.527,1491,0,0,0,40,11,14.5,0.0,10.5,14.3,0.0,11.5,-184,-840,-124
0:0:37.608,1489,0,0,0,40,11,14.5,0.0,10.4,14.3,0.0,13.0,-180,-832,-136
↑

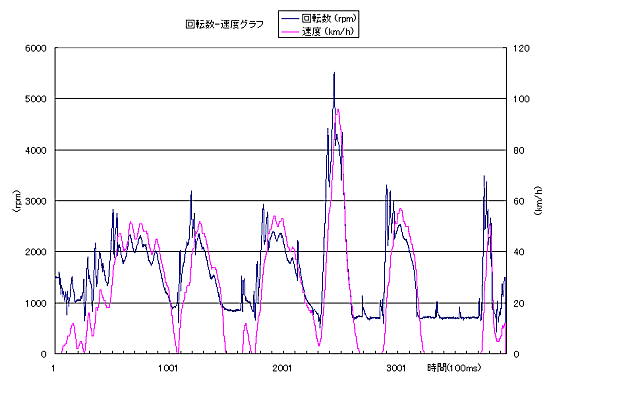

グラフ †

  • Excelや OpenOfficeを使って、グラフ表示させることができます

↑

History †

↑

Rev.1 2008/12/30 †

  • 初版作成
